超达集团对夹式三偏心多层次硬密封蝶阀

金属硬密封对夹连接三偏心蝶阀

    超达集团专业研制生产对夹式三偏心多层次硬密封蝶阀等阀门产品,超达生产的对夹式三偏心多层次硬密封蝶阀蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。对夹式三偏心多层次硬密封蝶阀简单理解就是对夹在两片法兰之间的蝶阀。对夹式三偏心多层次硬密封蝶阀没有螺栓孔,靠两片法兰对夹住蝶阀法兰,通过拧紧螺栓紧固法兰达到固定蝶阀的。类似于垫片,只不过垫片比较薄,而对夹蝶阀比较厚。

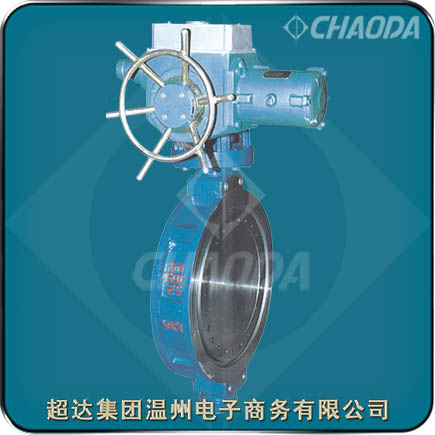

对夹式三偏心多层次硬密封蝶阀

对夹式三偏心多层次硬密封蝶阀性能参数

型号:D74、D374、D674等
口径:NPS4~NPS48、DN100~DN2000
压力:Class150、PN6~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

电动对夹连接三偏心硬密封蝶阀简介

    对夹式三偏心多层次硬密封蝶阀适用于Class150、PN6~PN40的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的对夹式三偏心多层次硬密封蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。对夹式三偏心多层次硬密封蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。对夹式三偏心多层次硬密封蝶阀采用对夹连接。

    多层次硬密封蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封;由于对夹式三偏心多层次硬密封蝶阀多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响对夹式三偏心多层次硬密封蝶阀密封性能;阀板整体结构太厚,流阻大,因此不适应做通径DN200以下阀门。

    对夹式三偏心多层次硬密封蝶阀阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。

对夹连接三偏心金属硬密封蝶阀结构特点

    超达研制生产的对夹式三偏心多层次硬密封蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使三偏心蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。在对夹式三偏心多层次硬密封蝶阀蝶板上下侧分别装有两个各自独立的止推环,从而保证了阀门在任何工况下的正常工作。为防止未知原因所引起的阀杆破损,飞出而造成的突发事故,在阀门下端内外两处设计了各自独立的阀杆飞出防止机构。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

对夹式三偏心多层次硬密封蝶阀标准

 设计制造标准:API 609、JB/T 8527
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

对夹式三偏心多层次硬密封蝶阀零件部件材料

对夹式三偏心多层次硬密封蝶阀结构外形尺寸

专业生产对夹式三偏心多层次硬密封蝶阀。提供对夹式三偏心多层次硬密封蝶阀产品介绍、对夹式三偏心多层次硬密封蝶阀特点、对夹式三偏心多层次硬密封蝶阀零件部件材料、对夹式三偏心多层次硬密封蝶阀尺寸等相关信息



本页关键词:三偏心蝶阀,硬密封蝶阀,蝶阀

本文地址http://www.chaodagroup.cn/ThreeEccentric/Wafer-3MetalSeated-Butterfly.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:对夹式三偏心多层次硬密封蝶阀交货期、特殊要求等事宜。

3.客户对对夹式三偏心多层次硬密封蝶阀有特殊要求,须在订货合同中注明以下说明:

1.对夹式三偏心多层次硬密封蝶阀结构长度
2.对夹式三偏心多层次硬密封蝶阀连接形式
3.对夹式三偏心多层次硬密封蝶阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
