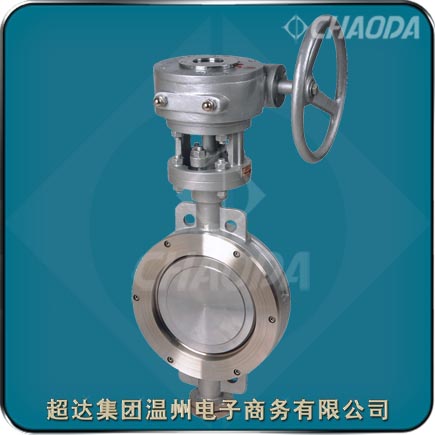

对夹连接蝶阀

    超达集团专业研制生产对夹式蝶阀等阀门产品，超达生产的对夹式蝶阀采用三维偏心原理设计，弹性密封和硬软多层次密封兼容的加工新工艺，使对夹蝶阀在运行工作时，减少其扭矩力、节能之功能。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，而法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。主要是取决于现场工况，对夹式蝶阀厚度会相对来说薄一点。

对夹式蝶阀性能参数

型号：D71、D73、D74等
口径：NPS2～NPS48、DN50～DN1200
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

对夹法兰蝶阀产品概述

    对夹式蝶阀适用于Class150、PN6～PN16的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的对夹式蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。对夹式蝶阀的驱动方式为手动、蜗轮传动、气动或电动。对夹式蝶阀采用对夹连接。

    一般情况下，选用对夹式蝶阀的比较多，对夹式一般用于低压，法兰式可用于高中低压。对夹式一般安装在两法兰之间，用作截断或者调节，法兰式可以用作管道终端。对夹式蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时只有一个的阻力，因此通过对夹式蝶阀所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

对夹连接蝶阀产品结构设计特点

    超达研制生产的对夹式蝶阀具有结构紧凑、便于安装、流阻小、流通量大、操作轻便、安装方向不受限、结构独特、操作方便、启闭迅速、密封件可调节更换等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

对夹式蝶阀标准规范

 设计制造标准：API 609、GB/T 12238、JB/T 8527
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

对夹式蝶阀零部件材料

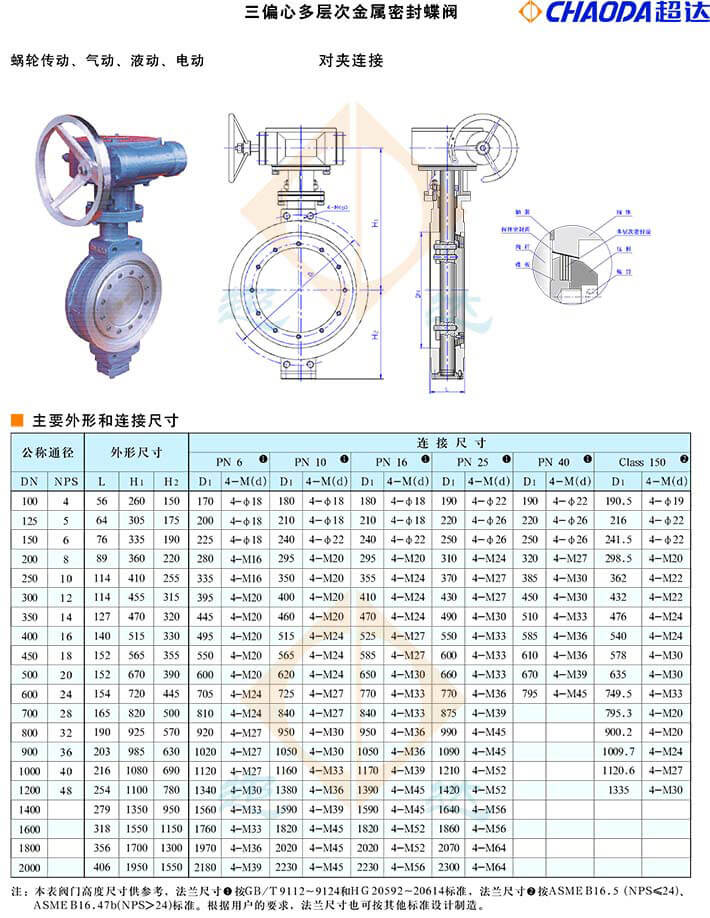

对夹式蝶阀结构外形尺寸
