超达集团双偏心软密封蝶阀

法兰式双偏心软密封蝶阀

    超达集团专业研制生产双偏心软密封蝶阀等阀门产品,超达生产的双偏心软密封蝶阀具有优异的双偏心结构密封性能、密封副使用软硬材料配对、自由选择的密封圈安装位置、自由的安装方向等特点。对于DN≤1200,双偏心软密封蝶阀阀体密封面采用独特的滚压技术,将不锈钢座圈压入阀体内;对于DN≥1400,则采用超音速喷涂阀体密封面,其结合强度可达50MPa。橡胶密封圈与蝶板通过压圈作可调节紧固,使密封压缩量控制在较佳状态。

双偏心软密封蝶阀

双偏心软密封蝶阀性能参数

型号:D43、D343、D643等
口径:NPS4~NPS48、DN100~DN2000
压力:Class150、PN6~PN16
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、涡轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

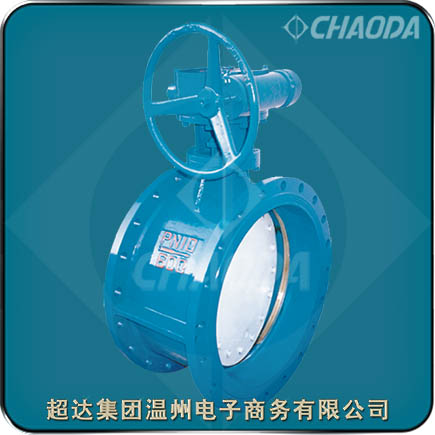

蜗轮传动双偏心法兰式软密封蝶阀产品简介

    双偏心软密封蝶阀用于截断或接通管路中的介质。双偏心软密封蝶阀的驱动方式为手动、蜗轮传动、气动或电动。双偏心软密封蝶阀一般采用法兰连接,也可采用对焊连接。

    双偏心蝶阀的双偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X,其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心(即径向偏心σ),双偏心的作用是为了蝶阀蝶板密封面在启闭时能迅速与阀座锥面分离;当阀轴顺时针方向旋转时、蝶板向关闭方向运动,当阀轴顺时针方向旋转90°时,蝶板密封面与阀座密封面处于完全关闭状态;正向压力利用双偏心的作用原理此时蝶板在介质压力的作用下会越关越紧。

双偏心软密封蝶阀结构设计特点

    超达研制生产的双偏心软密封蝶阀双偏心软密封蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,驱动力矩小、操作简便、迅速,并且双偏心软密封蝶阀还同时具有优良的流量调节功能和密封性能,可达到完全密封,气体试验泄露为零。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到较佳效果。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

双偏心软密封蝶阀标准

 设计制造标准:API 609、GB/T 12238
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

双偏心软密封蝶阀零部件材料

双偏心软密封蝶阀结构尺寸

专业生产双偏心软密封蝶阀。提供双偏心软密封蝶阀产品介绍、双偏心软密封蝶阀特点、双偏心软密封蝶阀零件部件材料、双偏心软密封蝶阀尺寸等相关信息



本页关键词:双偏心蝶阀,软密封蝶阀,蝶阀

本文地址http://www.chaodagroup.cn/DoubleEccentric/2Eccentric-SoftSeal-Butterfly-Valve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:双偏心软密封蝶阀交货期、特殊要求等事宜。

3.客户对双偏心软密封蝶阀有特殊要求,须在订货合同中注明以下说明:

1.双偏心软密封蝶阀结构长度
2.双偏心软密封蝶阀连接形式
3.双偏心软密封蝶阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
