法兰式伸缩蝶阀

    通过伸缩蝶阀所产生的压力降很小，故具有较好的流量控制特性。伸缩蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。伸缩蝶阀采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

伸缩蝶阀产品参数

型号：SD41、SD343、SD364等
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油、化工食品、医药轻纺、造纸、电力、给排水、气体等
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

伸缩蝶阀简介

    伸缩蝶阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的伸缩蝶阀可分别适用石油、化工食品、医药轻纺、造纸、电力、给排水、气体管道上。伸缩蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。伸缩蝶阀一般采用法兰连接，也可采用对焊连接。

    当管道间长度超过伸缩蝶阀标准安装长度时，需调整管道间隔。不锈钢伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

    伸缩蝶阀类型介绍：

    一、普通型：选用时按伸缩器的设计规范设计安装，如有特殊情况，如在订货合同中写清。
    二、固定限位型：它即可伸缩，又能限位，具有把伸缩部分固定起来不让其伸缩的功能。
    三、加长型：它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度（不包括伸缩量），其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割衬，即可取而代之。

伸缩蝶阀产品结构设计特点

伸缩蝶阀具有以下特点：

1、结构独特，设计灵活，重量轻，省力，启闭迅速。

2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便。

3、密封部位可调节更换，密封性能可靠。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

伸缩蝶阀产品标准

 设计制造标准：API 609、GB/T 12238、JB/T 8527
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

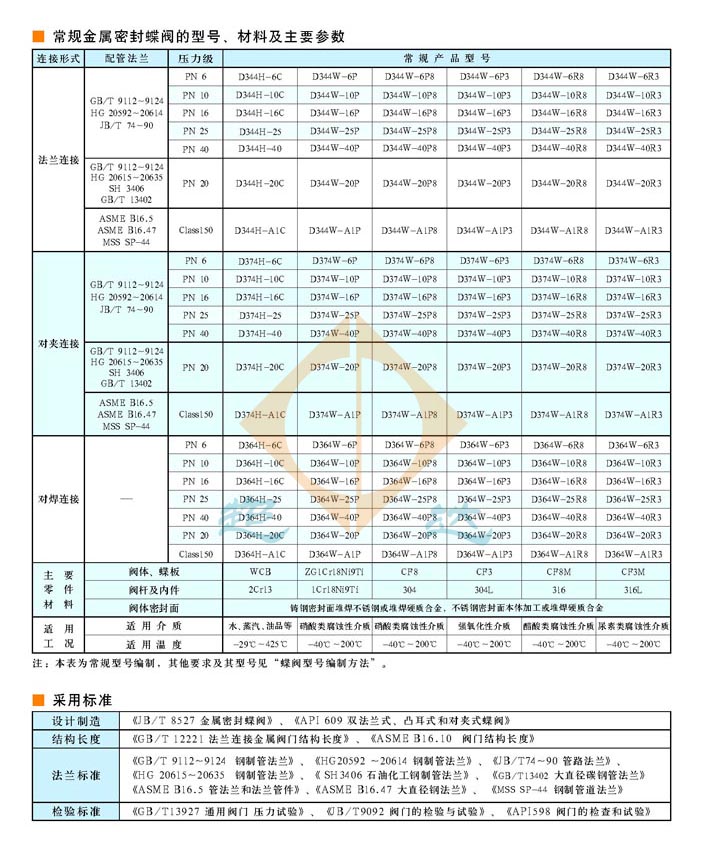

伸缩蝶阀零部件材料

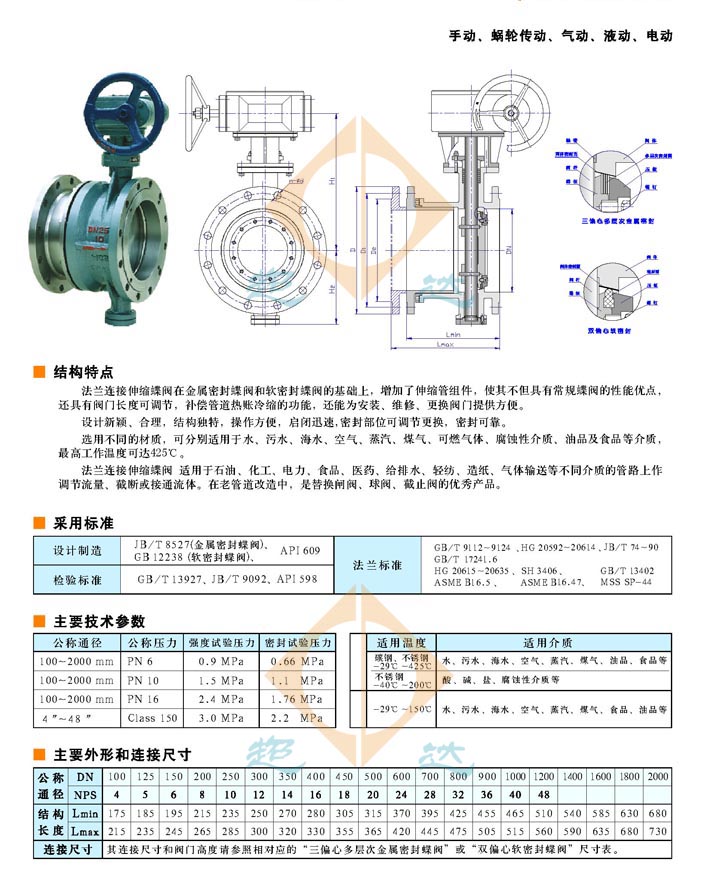

伸缩蝶阀结构外形尺寸
