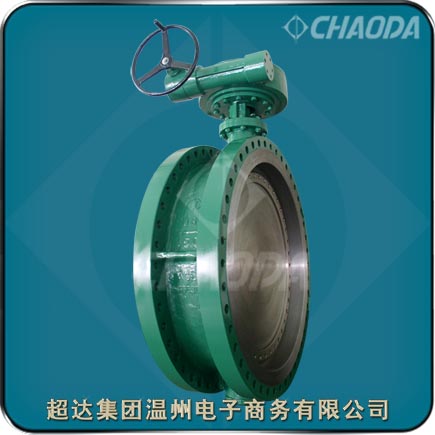

超达集团三偏心蝶阀

三偏心切断蝶阀

    三偏心蝶阀是在双偏心蝶阀的基础上,增加了独特的偏心,这个偏心产生的蝶阀密封面与阀座密封面的接触角,既均匀地围绕其圆周面,又相等于一个细长的楔形,且蝶板纵向处的密封线呈—准椭圆形曲线,两者同时起着密封补偿作用。

    三偏心蝶阀是哪三偏心呢?

    第一偏心:蝶板轴孔中心在平行于管道中心线的轴向位置上相对于蝶板上某一椭圆面的偏置。

    第二偏心:蝶板轴孔中心在垂直于管道中心线的径向位置上相对于蝶板上某一椭圆长轴中心线的偏置,产生凸轮效应,可消除80%转动范围内阀板与阀座的摩擦、接触。

    第三偏心:斜切正圆锥体所得的圆锥轴线相对于本体正圆锥体轴线的角度偏置,即角偏心。消除余下摩擦。

三偏心蝶阀

三偏心蝶阀性能参数

型号:D44、D344、D644、D944等
口径:NPS2~NPS8、DN50~DN200
压力:Class150、PN10~PN25
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接蜗轮传动三偏心蝶阀简介

    三偏心蝶阀适用于Class150、PN10~PN25的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的三偏心蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。三偏心蝶阀的驱动方式为手动、蜗轮传动、气动或电动。三偏心蝶阀一般采用法兰连接,也可采用对焊连接。三偏心蝶阀主要还是密封等级高,公称压力等级高,但是不太适合有固体颗粒的介质。

    三偏性蝶阀在双偏心的阀杆轴心位置偏心的同时,使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线,第三次偏心后,蝶板的密封断面是椭圆,其密封面形状也因此而不对称,一边倾斜于本体中心线,另一边则平行于本体中心线。这第三次偏心的特点就是从根本上改变了密封构造,密封为扭力密封,即不是依靠阀座的弹性变形,而是完全依靠阀座的接触面压来达到密封效果。

    三偏心蝶阀集调节与切断(实现零泄漏)于一身,比较成功的案例是聚乙烯装置中。三偏心蝶阀因其很高的调控比,作为调节阀使用,比普通调节阀更加稳定可靠,当联锁发生时,三偏心蝶阀还可以起到切断作用,并且完全切断(零泄漏)。

蜗轮三偏心蝶阀结构特点

    超达研制生产的三偏心蝶阀具有独特的角偏心几何设计、优异的转矩密封、独特的软硬层叠密封圈设计、外挡式冲击阀杆设计等特点。三偏心金属密封蝶阀利用扭矩切断阀门,故阀座处有优异的密封性能,故有人称为零泄漏阀。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

三偏心蝶阀标准规范

 设计制造标准:API 609、JB/T 8527
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

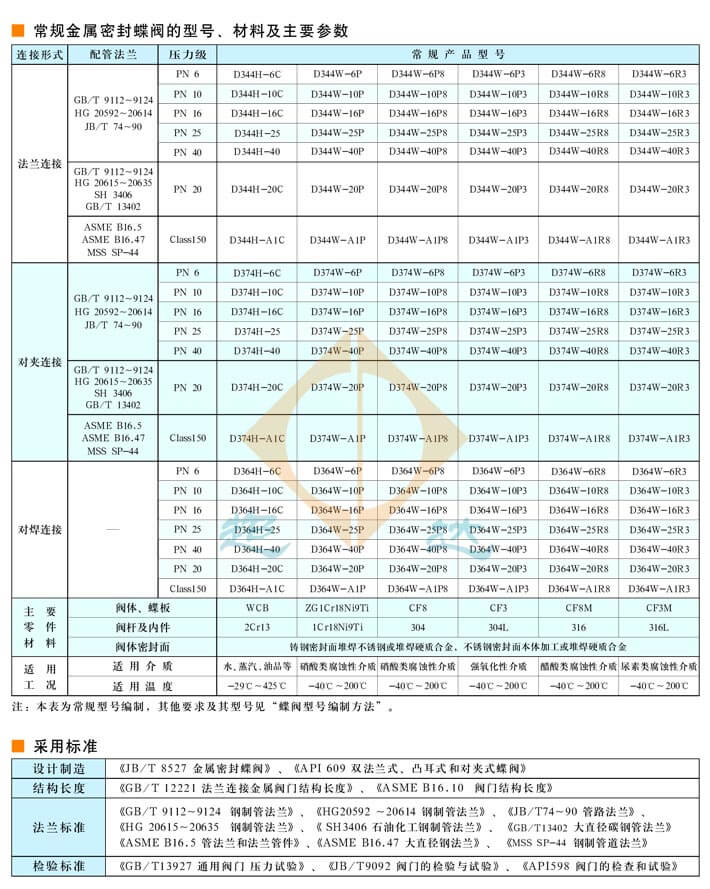

三偏心蝶阀型号及零部件材料

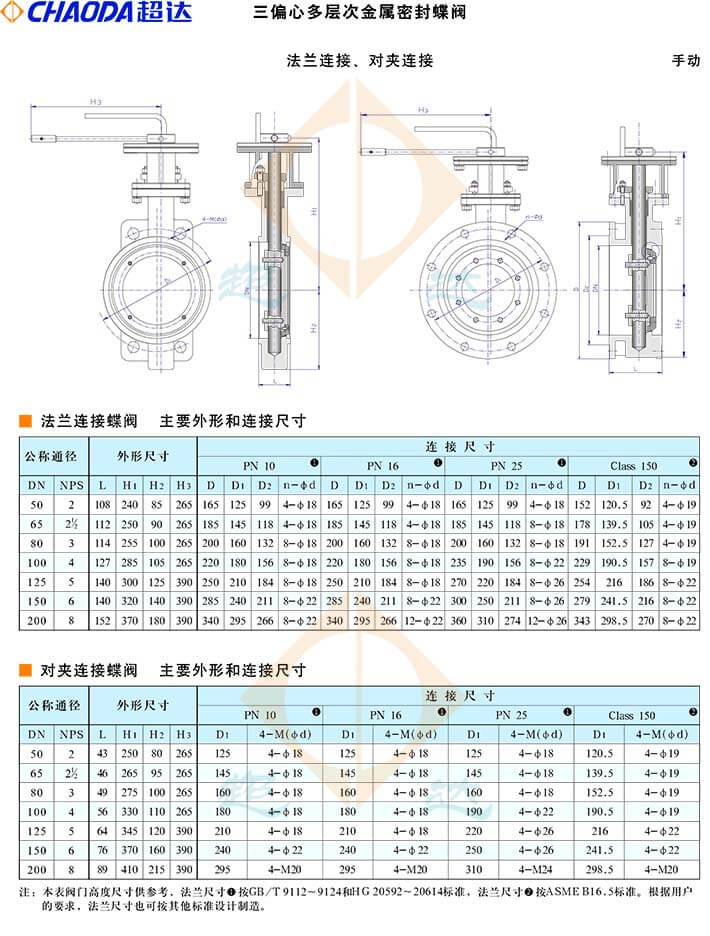

三偏心蝶阀结构尺寸
