超达集团双偏心弹性金属密封蝶阀

双偏心弹性密封蝶阀

    超达集团专业研制生产双偏心弹性金属密封蝶阀等阀门产品,超达生产的双偏心弹性金属密封蝶阀具有优异的双偏心结构密封性能、密封副使用软硬材料配对、自由选择的密封圈安装位置、自由的安装方向等特点。

    双偏心弹性金属密封蝶阀双偏心密封结构阀杆轴线与蝶板密封面间偏置一个尺寸,并与阀体通道轴线偏置一个尺寸。当双偏心蝶阀蝶板从0°~90°开启时,蝶板的密封面会比单偏心更快地脱离阀座密封面,当蝶板从0°转动至8°~12°时蝶板密封面即可完全脱离阀座密封面,从而使蝶阀在启闭过程中,蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短。

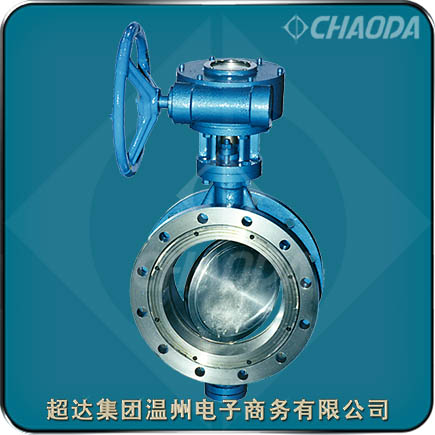

双偏心弹性金属密封蝶阀

双偏心弹性金属密封蝶阀性能参数

型号:D43、D343、D643、D943等
口径:NPS4~NPS48、DN100~DN2000
压力:Class150、PN6~PN16
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、涡轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

双偏心弹性金属密封蝶阀产品概述

    双偏心弹性金属密封蝶阀适用于Class150、PN6~PN16的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的双偏心弹性金属密封蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。双偏心弹性金属密封蝶阀的驱动方式为手动、蜗轮传动、气动或电动。双偏心弹性金属密封蝶阀一般采用法兰连接,也可采用对焊连接。

双偏心弹性金属密封蝶阀结构设计特点

    超达研制生产的双偏心弹性金属密封蝶阀具有优异的双偏心结构密封性能、密封副使用软硬材料配对、自由选择的密封圈安装位置、自由的安装方向等特点。双偏心软密封蝶阀为双向承压,双向金属密封,特殊的结构形式可任意调整密封比压,采用偏心S形锥形阀座密封面,使密封面不易损坏,提高阀门的使用寿命。操作扭矩较小,转90度启闭,轻便迅速。流阻小,具有良好的水力特性,流量特性近似倾斜直线,节能效果好,双向密封对水流无方向要求。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

双偏心弹性金属密封蝶阀标准规范

 设计制造标准:API 609、GB/T 12238
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

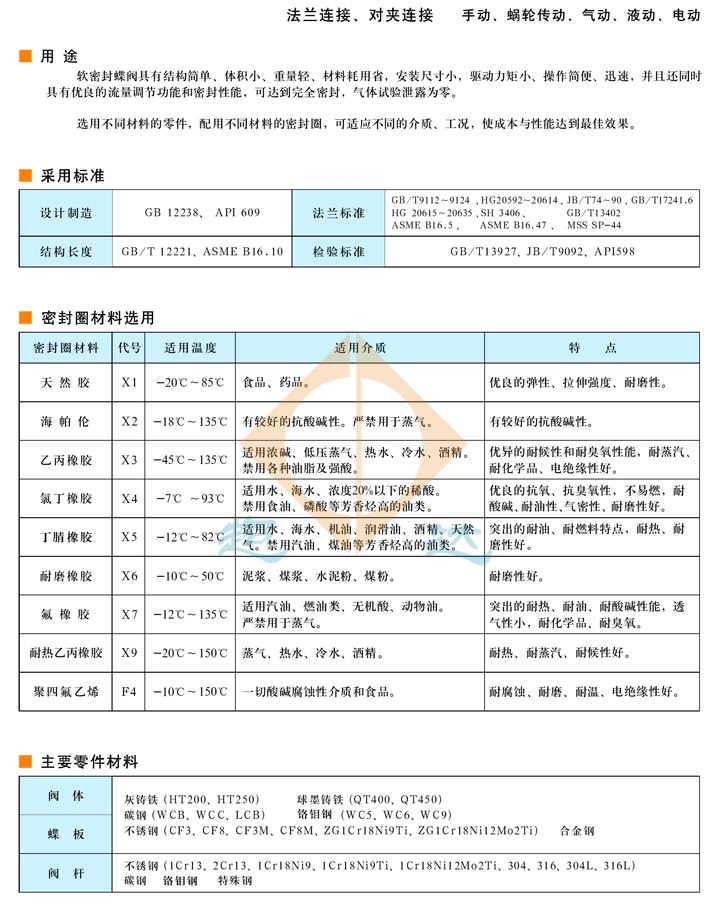

双偏心弹性金属密封蝶阀零部件材料

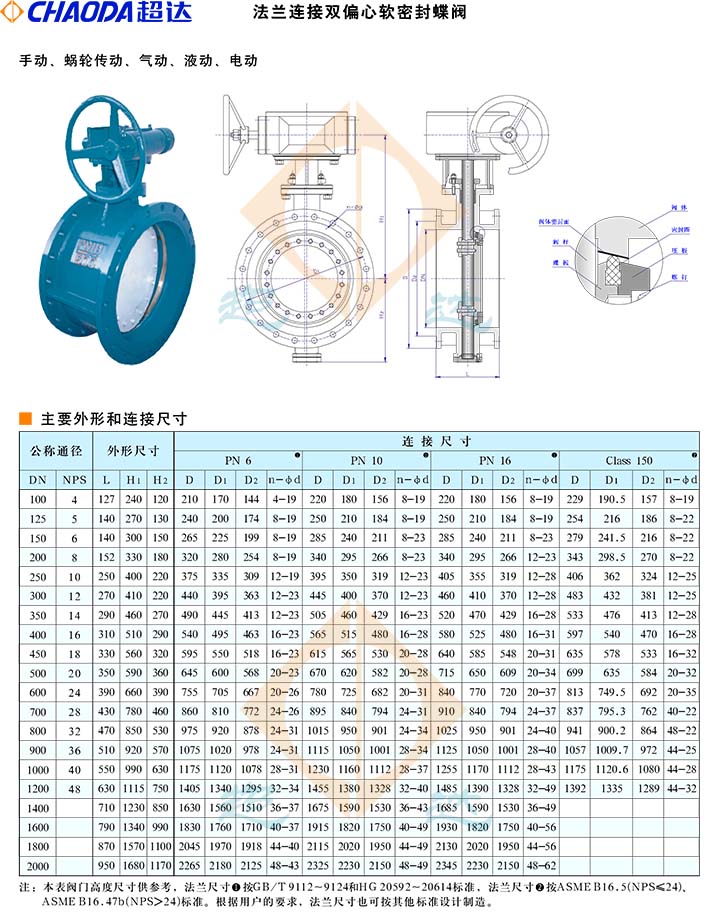

双偏心弹性金属密封蝶阀结构外形尺寸

专业生产双偏心弹性金属密封蝶阀。提供双偏心弹性金属密封蝶阀产品介绍、双偏心弹性金属密封蝶阀特点、双偏心弹性金属密封蝶阀零件部件材料、双偏心弹性金属密封蝶阀尺寸等相关信息



本页关键词:双偏心蝶阀,弹性密封蝶阀,蝶阀

本文地址http://www.chaodagroup.cn/DoubleEccentric/2Elastic-Sealing-Butterfly.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:双偏心弹性金属密封蝶阀交货期、特殊要求等事宜。

3.客户对双偏心弹性金属密封蝶阀有特殊要求,须在订货合同中注明以下说明:

1.双偏心弹性金属密封蝶阀结构长度
2.双偏心弹性金属密封蝶阀连接形式
3.双偏心弹性金属密封蝶阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
