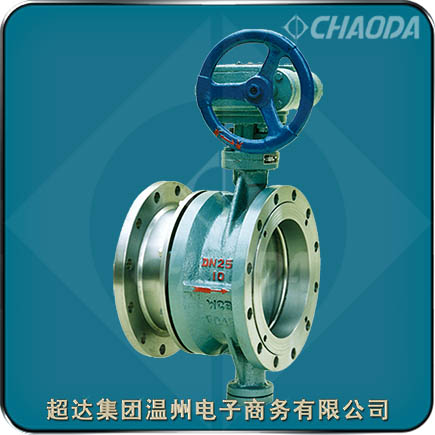

超达集团法兰连接双偏心软密封伸缩蝶阀
双偏心法兰式软密封伸缩蝶阀
法兰连接双偏心软密封伸缩蝶阀的双偏心的效果使法兰连接双偏心软密封伸缩蝶阀被开启后蝶板能迅即脱离阀座、大幅度地消除了法兰连接双偏心软密封伸缩蝶阀蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。
型号:SD43、SD343、SD643
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、涡轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业
法兰式双偏心软密封伸缩蝶阀介绍
法兰连接双偏心软密封伸缩蝶阀用于截断或接通管路中的介质。选用不同的材质,超达集团的法兰连接双偏心软密封伸缩蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。法兰连接双偏心软密封伸缩蝶阀的驱动方式为手动、蜗轮传动、气动或电动。法兰连接双偏心软密封伸缩蝶阀采用法兰连接。通常情况,法兰连接双偏心软密封伸缩蝶阀无需特别的维护,仅需定期观察其伸缩部份有无存在渗漏及拉脱等现象。
法兰连接双偏心软密封伸缩蝶阀结构设计特点
超达研制生产的法兰连接双偏心软密封伸缩蝶阀橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择;法兰连接伸缩蝶阀密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长;蝶阀蝶板采用框架结构,强度高,过流面积大,流阻小。
超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。
双偏心软密封法兰连接伸缩蝶阀标准规范
设计制造标准:API 609、GB/T 12238
结构长度标准:ASME B 16.10、GB/T 12221
连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
