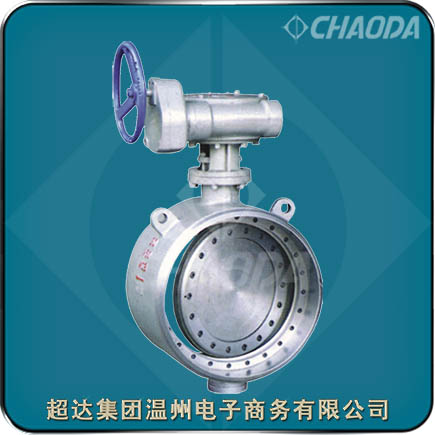

对焊连接三偏心金属硬密封蝶阀

    三偏心硬密封蝶阀轴中心与阀板密封面形成的一个偏移，阀门轴中心与阀体中心线形成的一个偏移，阀体密封面中心线与阀中心线形成的一个偏移。对焊式三偏心多层次金属硬密封蝶阀采用三偏心结构（可采用多层次或弹性密封结构），由于采用焊接结构，使阀门与管道平面达到零泄漏，广泛应用于电站供热系统和催化裂化主风机管道系统、钢铁、冶金、化工等工业管道上作切断或调节流量作用。

型号：D64、D364、D964、D364等
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、涡轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

对焊连接三偏心硬密封蝶阀产品介绍

    对焊式三偏心多层次金属硬密封蝶阀用于截断或接通管路中的介质。对焊连接三偏心硬密封蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。对焊式三偏心多层次金属硬密封蝶阀的驱动方式为手动、蜗轮传动、气动或电动。对焊式三偏心多层次金属硬密封蝶阀采用对焊连接。

    三偏心蝶阀结构特征在双偏心的阀杆轴心位置偏心的同时，使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线。经三偏心后，蝶板的密封断面不再是圆形、而是椭圆，蝶阀在0~90度时阀板与阀座无一干涉，关闭时到0度阀板如同一锲块360度同时接触，紧密密封。 对焊式三偏心多层次金属硬密封蝶阀的阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。对焊式三偏心多层次金属硬密封蝶阀的金属密封圈具有一定的弹性，而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移；在阀门关闭时，受关闭力的作用，弹性体密封圈能自动移至受力均匀的位置；再加上弹性圈的少量变形，使阀座处的密封圈均匀受力，达到极好的密封状态。

对焊式三偏心多层次金属硬密封蝶阀特点

    超达研制生产的对焊式三偏心多层次金属硬密封蝶阀除了具有独特的角偏心几何设计、优异的转矩密封、独特的软硬层叠密封圈设计、外挡式冲击阀杆设计等结构特点，还具有以下特点：

1、具有耐高温、高压、耐腐蚀、耐磨损等特点。

2、结构紧凑、体积小、重量轻、操作灵活、使用方便。

3、此阀无法兰，对管道和保温包扎带来很大方便和美观。

4、采用焊接结构，使阀门与管道平面达到永久性的零泄漏。

5、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

对焊式三偏心多层次金属硬密封蝶阀标准规范

 设计制造标准：API 609、JB/T 8527
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

对焊式三偏心多层次金属硬密封蝶阀零部件材料

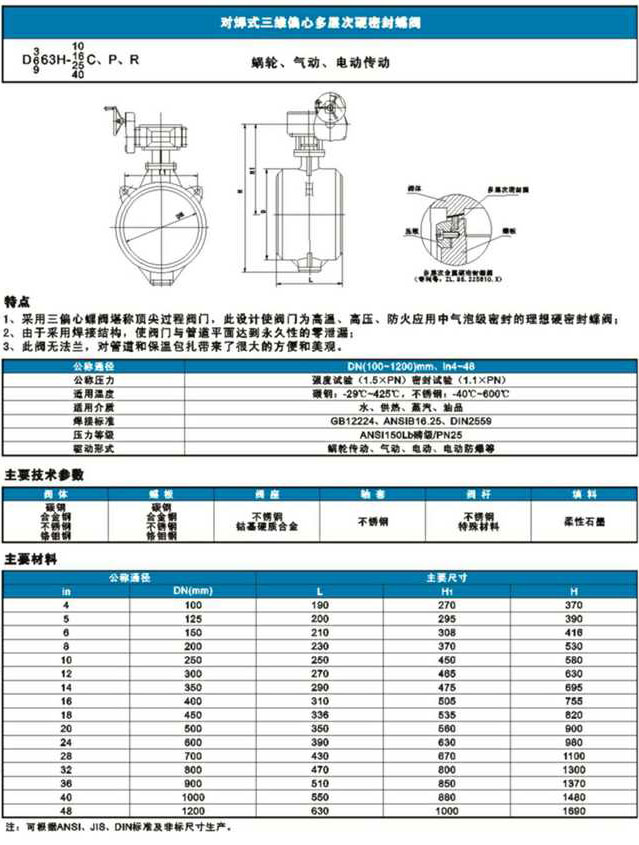

对焊式三偏心多层次金属硬密封蝶阀结构尺寸
