超达集团中线蝶阀

中线对夹式蝶阀

    中线对夹连接蝶阀阀杆轴心线与蝶板中心平面在同一个平面内并与阀体管道中心线垂直相交,且蝶板两边面积对于阀杆轴线对称。中线蝶阀有硬密封中线蝶阀、衬胶中线蝶阀以及衬氟中线蝶阀,由于结构简单,中心对称(I型)双向密封效果一样,并且流阻较小,开关力矩也小,因此在中、小型蝶阀上广泛应用。对夹中线式结构,蝶板各向对称,无偏置。关闭时密封接触的移动轨迹从蝶板与阀座接角的上下两段启始,逐渐向蝶板的左右两侧连续性推移,直到完成一个闭合的连续性推移,打开时过程与之相反,蝶板密封面与阀座密封面具有良好的互擦功效。

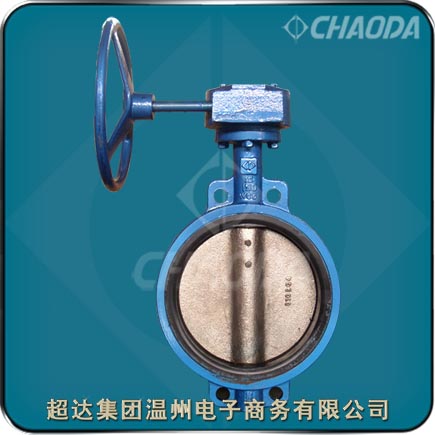

中线蝶阀

中线蝶阀性能参数

型号:D41、D341、D671等
口径:NPS2~NPS48、DN50~DN1200
压力:Class150、PN6~PN16
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

对夹连接中线蝶阀产品简介

    中线蝶阀适用于Class150、PN6~PN16的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的中线蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。中线蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。中线蝶阀一般采用法兰连接,也可采用对焊连接。中线蝶阀作为一种用来实现管路系统通断及流量控制的部件,由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。

    中线蝶阀要在阀杆上加装减速器,使蝶板停止在任意位置上,改善阀门的操作性能。 中线蝶阀公称通径大,阀体由碳钢制造,其成本较高,阀板的密封圈采用金属环代替橡胶环。中线蝶阀是工业管道中应用较为常用的阀门品种之一。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时只有一个的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

中线蝶阀结构设计特点

    超达研制生产的中线蝶阀具中线蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,驱动力矩小、操作简便、迅速,并且中线蝶阀还同时具有优良的流量调节功能和密封性能,可达到完全密封,气体试验泄露为零。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到较佳效果。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

中线蝶阀标准

 设计制造标准:API 609、GB/T 12238
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

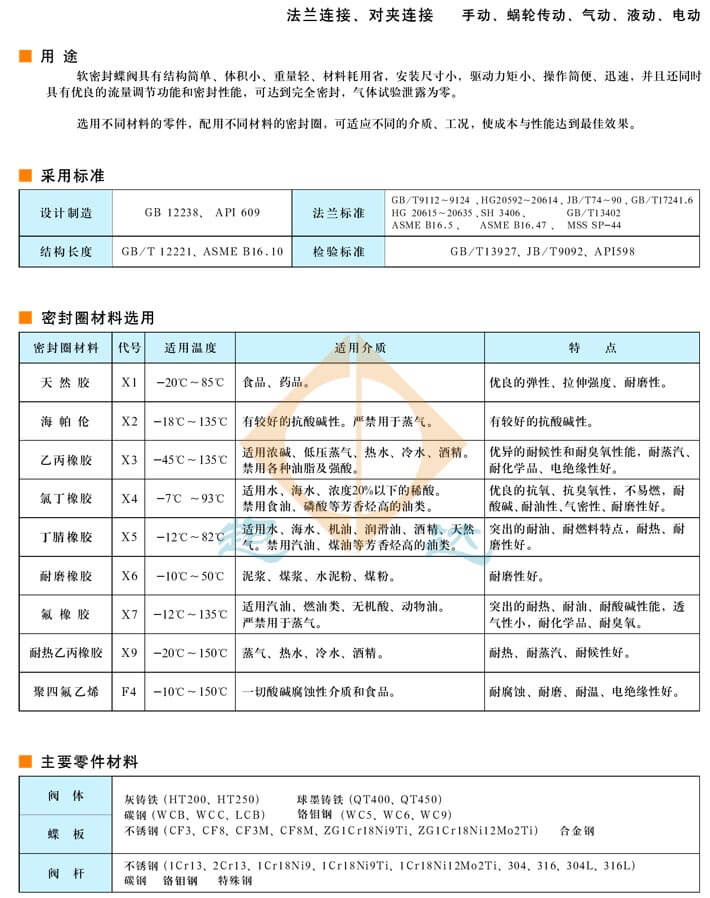

软密封中线蝶阀零部件材料

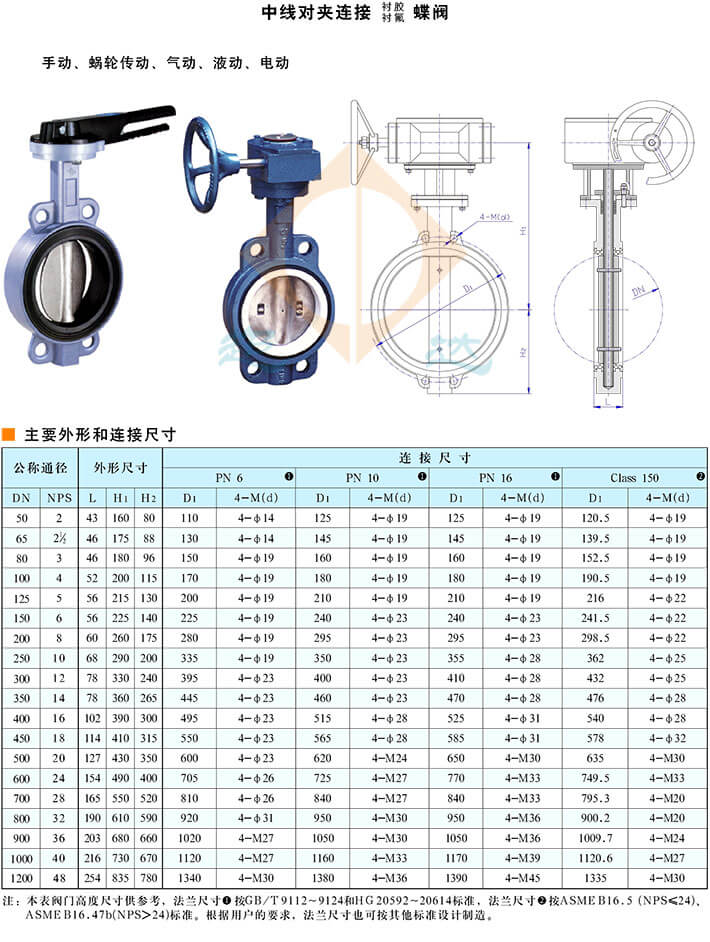

中线蝶阀结构尺寸及连接尺寸

专业生产中线蝶阀。提供中线蝶阀产品介绍、中线蝶阀特点、中线蝶阀零件部件材料、中线蝶阀尺寸等相关信息



本页关键词:中线蝶阀,蝶阀

本文地址http://www.chaodagroup.cn/CenterLine/CenterLine-Butterfly.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:中线蝶阀交货期、特殊要求等事宜。

3.客户对中线蝶阀有特殊要求,须在订货合同中注明以下说明:

1.中线蝶阀结构长度
2.中线蝶阀连接形式
3.中线蝶阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
