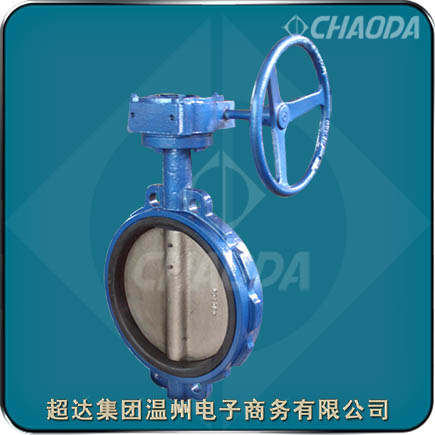

超达集团中线对夹连接蝶阀

对夹式中线蝶阀

    超达集团专业研制生产中线对夹连接蝶阀等阀门产品,超达生产的中线对夹连接蝶阀阀座采用可脱卸构造,并可根据不同介质的物理化学特性。中线对夹连接蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

中线对夹连接蝶阀

型号:D71、D371、D671、D971等
口径:NPS5~NPS48、DN50~DN1200
压力:Class150、PN6~PN16
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

对夹式中线蝶阀产品概述

    中线对夹连接蝶阀蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。中线对夹连接蝶阀的作用是:截断或接通管路中的介质。中线对夹连接蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。中线对夹连接蝶阀一般采用对夹连接。中线蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。对夹中线软密封蝶阀一般采用橡胶环密封,硬密封型通常采用金属环密封。

中线对夹连接蝶阀结构设计特点

    超达研制生产的中线对夹连接蝶阀特点有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,驱动力矩小、操作简便、迅速,并且中线对夹连接蝶阀还同时具有优良的流量调节功能和密封性能,可达到完全密封,气体试验泄露为零。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

中线对夹连接蝶阀标准

 设计制造标准:API 609、GB/T 12238
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

中线对夹连接蝶阀零件材料

中线对夹连接蝶阀结构尺寸

专业生产中线对夹连接蝶阀。提供中线对夹连接蝶阀产品介绍、中线对夹连接蝶阀特点、中线对夹连接蝶阀零件部件材料、中线对夹连接蝶阀尺寸等相关信息



本页关键词:中线蝶阀,对夹蝶阀,蝶阀

本文地址http://www.chaodagroup.cn/CenterLine/CenterLine-Wafer-Butterfly.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:中线对夹连接蝶阀交货期、特殊要求等事宜。

3.客户对中线对夹连接蝶阀有特殊要求,须在订货合同中注明以下说明:

1.中线对夹连接蝶阀结构长度
2.中线对夹连接蝶阀连接形式
3.中线对夹连接蝶阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
