超达集团中线对夹连接衬氟蝶阀

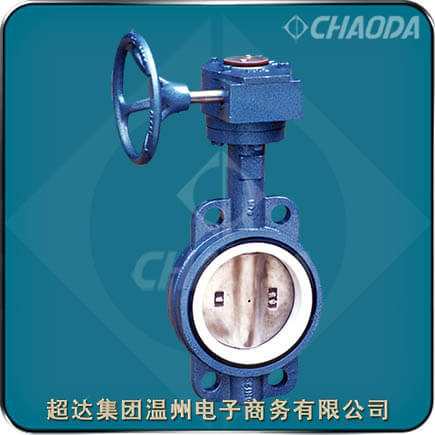

对夹连接中线内衬氟蝶阀

    超达集团专业研制生产中线对夹连接衬氟蝶阀等阀门产品,超达生产的中线对夹连接衬氟蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点。中线对夹连接衬氟蝶阀密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长;中线对夹蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠;橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质。

中线对夹连接衬氟蝶阀

对夹连接中线软密封蝶阀性能参数

型号:D71F、D371F、D671F等
口径:NPS2~NPS48、DN50~DN1200
压力:Class150、PN6~PN16
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

中线对夹连接衬氟蝶阀产品概述

    中线对夹连接衬氟蝶阀适用于Class150、PN6~PN16的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的中线对夹连接衬氟蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。中线对夹连接衬氟蝶阀的驱动方式为手动、蜗轮传动、气动或电动。中线对夹连接衬氟蝶阀采用对夹连接。

    中线衬氟对夹蝶阀采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,衬氟对夹蝶阀采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏。

中线对夹连接衬氟蝶阀结构特点

    超达研制生产的中线对夹连接衬氟蝶阀具有以下特点:

    中线对夹连接衬氟蝶阀密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

    中线对夹蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

    中线蝶阀蝶板采用框架结构,强度高,过流面积大,流阻小。

    橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

    整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

    本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

中线对夹连接衬氟蝶阀标准

 设计制造标准:API 609、GB/T 12238
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

中线对夹连接衬氟蝶阀零件材料

中线对夹连接衬氟蝶阀外形尺寸及连接尺寸

专业生产中线对夹连接衬氟蝶阀。提供中线对夹连接衬氟蝶阀产品介绍、中线对夹连接衬氟蝶阀特点、中线对夹连接衬氟蝶阀零件部件材料、中线对夹连接衬氟蝶阀尺寸等相关信息



本页关键词:中线蝶阀,对夹蝶阀,衬氟蝶阀,蝶阀

本文地址http://www.chaodagroup.cn/CenterLine/CenterLine-Wafer-Fluorine.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:中线对夹连接衬氟蝶阀交货期、特殊要求等事宜。

3.客户对中线对夹连接衬氟蝶阀有特殊要求,须在订货合同中注明以下说明:

1.中线对夹连接衬氟蝶阀结构长度
2.中线对夹连接衬氟蝶阀连接形式
3.中线对夹连接衬氟蝶阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
