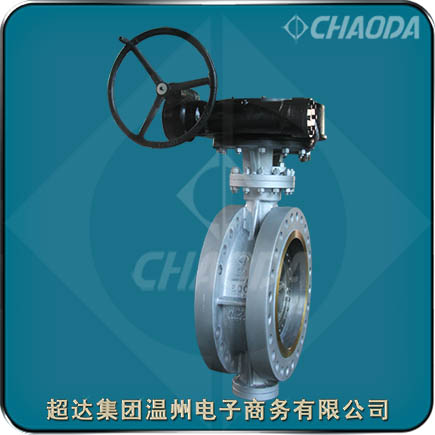

超达集团法兰式三偏心多层次金属硬密封蝶阀

法兰连接三偏心硬密封蝶阀

    超达集团专业研制生产法兰式三偏心多层次金属硬密封蝶阀等阀门产品,超达生产的法兰式三偏心多层次金属硬密封蝶阀具有独特的角偏心几何设计、优异的转矩密封、独特的软硬层叠密封圈设计、外挡式冲击阀杆设计等特点。三偏心蝶阀阀板形状为椭圆形锥体,其表面堆焊硬质合金,耐磨性极好。三偏性蝶阀在双偏心的阀杆轴心位置偏心的同时,使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线,经过第三次偏心后,蝶板的密封断面是椭圆形,其密封面形状也因此而不对称,一边倾斜于本体中心线,另一边则平行于本体中心线,能更好的实现密封。

法兰式三偏心多层次金属硬密封蝶阀

型号:D44、D344、D644、D944等
口径:DN100~DN2000
压力:PN6~PN16
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接三偏心金属硬密封蝶阀概述

    法兰式三偏心多层次金属硬密封蝶阀适用于DN100~DN2000、PN6~PN16的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的法兰式三偏心多层次金属硬密封蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。法兰式三偏心多层次金属硬密封蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。法兰式三偏心多层次金属硬密封蝶阀采用法兰连接。

    法兰式三偏心多层次金属硬密封蝶阀在启闭过程中,蝶板密封面与阀座之间无摩擦,无卡挤,阀门使用寿命长;重量轻,同型号规格钛合金蝶阀的重量约为碳钢或不锈钢蝶阀的50%,达到环保节能降耗的目的;内部结构采用了“径向动平衡系统”,阀门开启力矩较小;

法兰连接三偏心金属硬密封蝶阀特点

    超达研制生产的法兰式三偏心多层次金属硬密封蝶阀具有独特的角偏心几何设计、优异的转矩密封、独特的软硬层叠密封圈设计、外挡式冲击阀杆设计等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

法兰式三偏心多层次金属硬密封蝶阀标准规范

 设计制造标准:API 609、JB/T 8527
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

三偏心法兰连接硬密封蝶阀型号及零部件材料

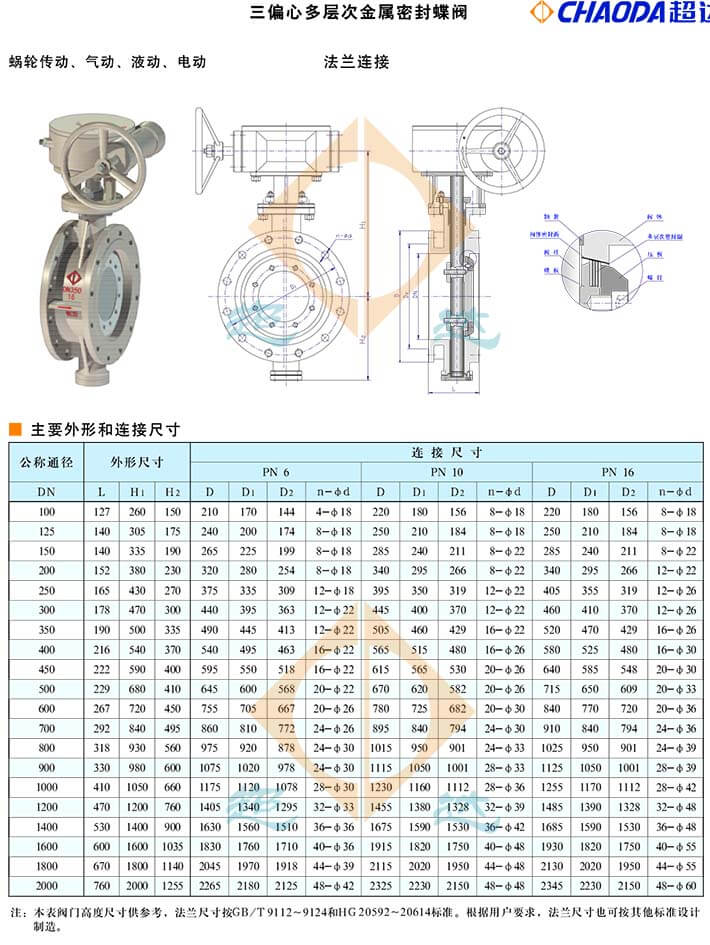

法兰式三偏心多层次金属硬密封蝶阀结构外形尺寸

专业生产法兰式三偏心多层次金属硬密封蝶阀。提供法兰式三偏心多层次金属硬密封蝶阀产品介绍、法兰式三偏心多层次金属硬密封蝶阀特点、法兰式三偏心多层次金属硬密封蝶阀零件部件材料、法兰式三偏心多层次金属硬密封蝶阀尺寸等相关信息



本页关键词:三偏心蝶阀,硬密封蝶阀,蝶阀

本文地址http://www.chaodagroup.cn/ThreeEccentric/Flange-3Metal-Seated-Butterfly-Valve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:法兰式三偏心多层次金属硬密封蝶阀交货期、特殊要求等事宜。

3.客户对法兰式三偏心多层次金属硬密封蝶阀有特殊要求,须在订货合同中注明以下说明:

1.法兰式三偏心多层次金属硬密封蝶阀结构长度
2.法兰式三偏心多层次金属硬密封蝶阀连接形式
3.法兰式三偏心多层次金属硬密封蝶阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
