超达集团对夹式内装止回阀

内装式对夹型止回阀

    超达集团专业研制生产对夹式内装止回阀等阀门产品,启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。对夹止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

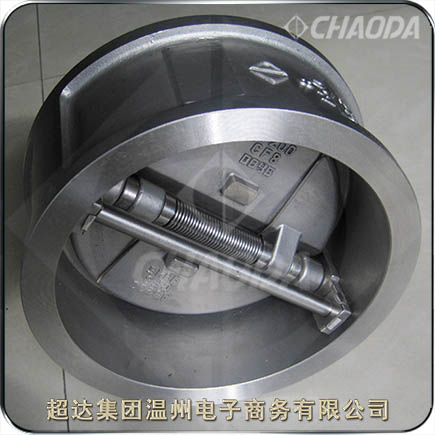

对夹式内装止回阀

型号:H76H、H71H、H76W、H71W、H76Y、H71T1~T8等
口径:NPS1½~NPS84、DN40~DN2100
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

内装式止回阀产品概述

    对夹式内装止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。对夹旋启式止回阀类似于垫片一样被对夹在两片阀门之间。对夹式旋启止回阀没有螺栓孔,对夹升降式止回阀便宜,适用于低压,对夹式内装止回阀用做截断或者调节。

    内装式对夹双瓣旋启式止回阀的双阀瓣结构采用弹簧负荷阀瓣,悬挂在中心垂直的销轴上。阀门开启时,流体作用的合力在阀瓣密封表面中心处,弹簧支架力的作用点位于阀瓣面中心的位置,使得阀瓣根部首先开启。在关闭时,弹簧力作用点的作用使得阀瓣顶端首先关闭。

    对夹升降式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。

对夹式内装止回阀特点

    超达研制生产的对夹式内装止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好等特点。

1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20

3、对夹式止回阀的阀瓣关闭快速,水锤压力小

4、止回阀水平或垂直管道均可使用,安装方便

5、对夹式止回阀流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、对夹式止回阀关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

对夹式内装止回阀标准规范

 设计制造标准:API 594、JB/T 8937
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

内装对夹止回阀零部件材料

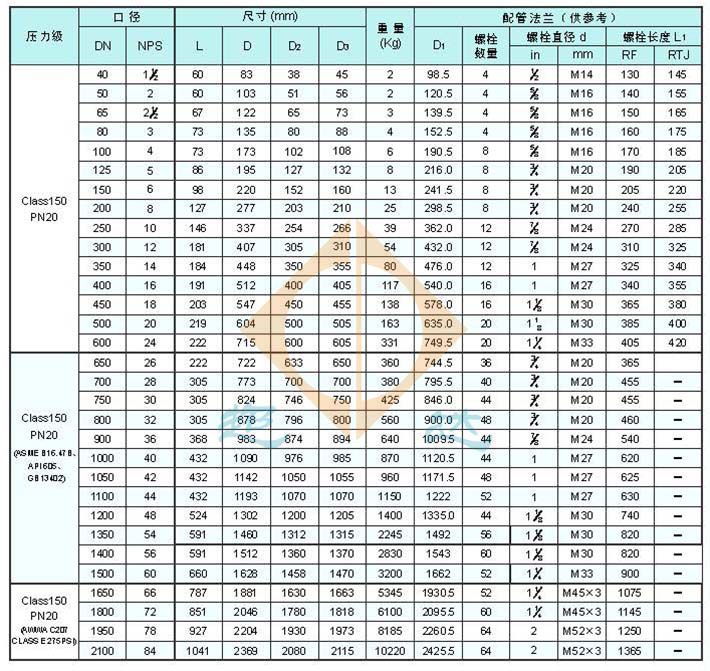

对夹式内装止回阀结构外形尺寸

专业生产对夹式内装止回阀。提供对夹式内装止回阀产品介绍、对夹式内装止回阀特点、对夹式内装止回阀零件部件材料、对夹式内装止回阀尺寸等相关信息



本页关键词:对夹式止回阀,止回阀

本文地址http://www.chaodagroup.cn/WaferCheck/Built-In-Wafer-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:对夹式内装止回阀交货期、特殊要求等事宜。

3.客户对对夹式内装止回阀有特殊要求,须在订货合同中注明以下说明:

1.对夹式内装止回阀结构长度
2.对夹式内装止回阀连接形式
3.对夹式内装止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
