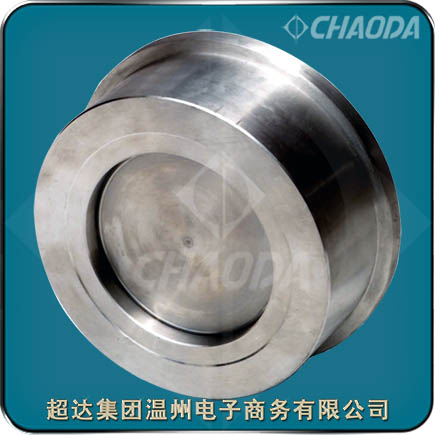

H71对夹式升降止回阀

    超达集团专业研制生产H71对夹连接升降止回阀等阀门产品，超达生产的H71对夹连接升降止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好等特点。对夹升降式止回阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。止回阀是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

型号：H71
口径：NPS½～NPS8、DN15～DN200
压力：Class150～Class900、PN10～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：无(自动)
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

H71对夹连接升降止回阀产品概述

    H71对夹连接升降止回阀适用于Class150～Class900、PN10～PN160的各种管路上，防止管路中的介质倒流。H71对夹连接升降止回阀阀瓣上带有导向杆，导向杆能在阀盖导向孔内自由升降。当管道介质按照指定方向(自左向右)流入，阀瓣下方压力超过其上方压力时，推动阀瓣沿阀盖导向孔中心线上升，阀门自动开启，从而使介质流通；若流体自右向左流动，即倒向流入时，则阀瓣上方压力大于其下方压力，上下压力差及阀瓣自重将阀瓣压紧在阀座上，从而使介质不能通过，即流体无法倒流。升降式止回阀的阀座密封面，可以堆焊，也可以制成阀座密封圈后胀接或用螺纹连接在阀体上；当阀体为不锈钢材料时，密封面也可在阀体上直接加工而成。阀瓣密封面可直接在阀瓣上加工而成，也可用堆焊后加工或用密封圈内外周边焊在阀瓣上而成。

    超达集团的H71对夹连接升降止回阀不宜用于含有固体颗粒和粘度较大的介质。

H71对夹连接升降止回阀产品结构设计特点

    超达研制生产的H71对夹连接升降止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好等特点。

1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；

2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；

3. 阀瓣关闭快速，水锤压力小；

4. 水平管道或垂直管道均可使用，安装方便；

5. 对夹升降式止回阀流道通畅、流体阻力小；

6. 动作灵敏、密封性能好；

7. 阀瓣行程短、关阀冲击力小；

8. 对夹升降式止回阀整体结构、简单紧凑、造型美观；

9. 使用寿命长、可靠性高。

H71对夹连接升降止回阀标准规范

 设计制造标准：API 594、JB/T 8937
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

H71对夹连接升降止回阀零部件材料

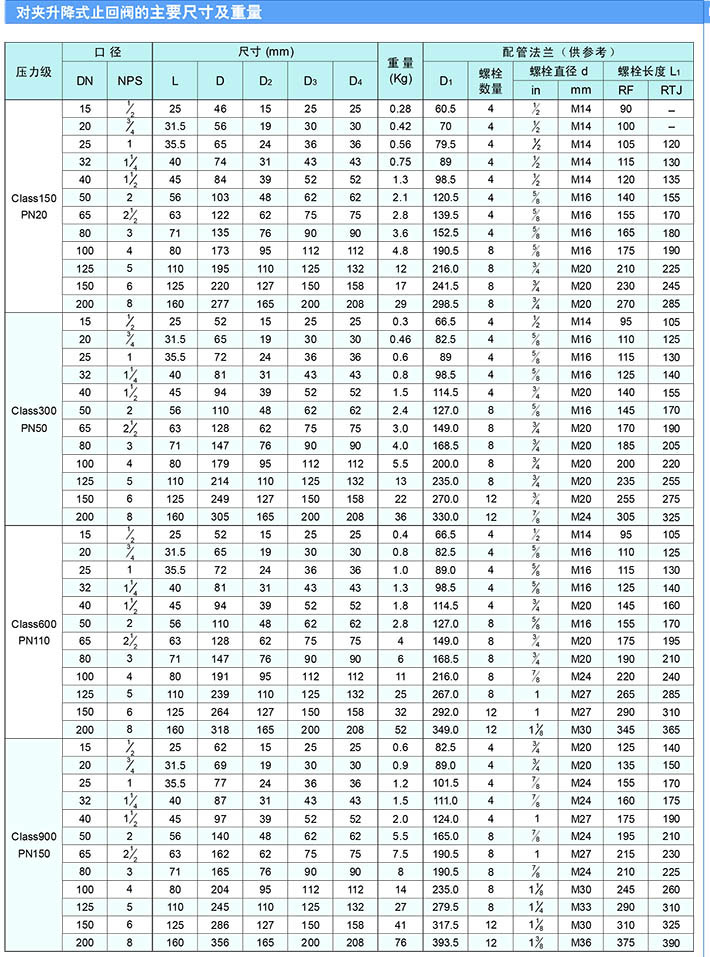

H71对夹连接升降止回阀尺寸重量
