低温法兰连接止回阀

    低温止回阀有低温升降式止回阀，低温旋启式止回阀。按材料分，有低温铸钢止回阀、低温不锈钢止回阀、低温合金钢止回阀等。按连接方式分，有法兰式低温止回阀、对焊式低温止回阀等。低温旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。低温升降式止回阀阀瓣上部和阀盖下部加工有导向套简，当介质按规定方向流动时，阀瓣靠介质推力开启，当介质停流时，阀瓣阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，起阻止介质逆流作用。

低温止回阀主要性能参数

型号：DH76、DH71、DH44
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：无(自动)
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

低温不锈钢止回阀产品概述

    低温不锈钢止回阀适用于Class150～Class1500、PN16～PN160的各种管路上，阻止管路中的介质倒流。选用不同的材质，超达集团的低温止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。低温法兰止回阀的驱动方式为无(自动)。低温止回阀一般采用法兰连接，也可采用对焊连接。不锈钢低温止回阀安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。

    目前法兰连接低温升降式止回阀结构及存在的问题：其一是，阀芯密封面为圆环平面，材料是铜合金，若制造精度达不到要求，且阀门自行补偿不到位，就不能很好与阀座接合，直接影响其密封性。其二，阀芯不断的上下运动，会使其接合面变形，出现裂痕或局部脱落，影响其密封性。其三，阀芯开启时，其上下表面受蒸汽产生的压力是互相抵消的，此时下降只能靠阀芯的自重Mg，而阀芯的自重是很轻的，当蒸汽侧压力把阀芯推斜时，仅靠阀芯自重将不能下降而被卡在导向管套内，使阀处于导通状态，蒸汽倒流。

    改进措施：将法兰连接低温升降式止回阀阀体的阀座改为45°的锥面，锥面经过研磨，使其表面光滑平整，阀芯由上导向管、下导向管、密封圆锥面(母线与轴线夹角为45°)、导汽管道等组成。上、下导向管的作用是使阀芯在开启、关闭时起到导向作用，防止接触面位移，圆锥面为一环面，经过充分研磨后使阀芯与阀座在关闭时能紧密贴合在一起，导汽通道的作用是把高压蒸汽引至阀芯上。导向管与阀盖螺母的导向管套所围成的空间，在此空间内高压蒸汽对阀芯产生一个向下的压力，压紧贴合锥面。阀中的弹簧起两个作用，一方面是利用弹簧本身的预紧力使贴合面更加紧贴，另一方面是对阀芯的上下运动过程中产生的跑偏起到一个制约作用。

    法兰连接低温旋启式止回阀旋臂的一端与阀轴活动连接，另一端与阀板也是活动连接。其缺点：在阀启闭过程中，阀板随同旋臂绕阀轴，以及绕旋臂轴承孔中的销钉进行小范围地来往摆动，阀板太自由引起振动。(2)阀板与旋臂相连接处的轴承孔轴向宽度小，径向厚度薄，容易磨损，使间隙增大或轴承孔磨穿，阀板出现歪斜，阀关闭密封失效。(3)销钉螺母上的防松件容易腐蚀和损坏造成销钉、阀板从旋臂上掉落，止回阀完全失去功能。

    改进措施：(1)简化结构，将法兰连接低温旋启式止回阀旋臂与阀板两件活动构件合并成一件，由活动连接改为固定连接。(2)用钢板代替铸件制作阀板，在阀板圆周边留出部分钢板作旋臂，在旋臂端焊接车加工件作轴承座，在轴承座内作配铸青铜轴套设计，实现阀板旋臂同轴的连接。三个活动点缩减到两个活动点(3)在阀板密封位置安装橡胶板，达到关闭时阀板与阀座密封。

低温高压止回阀结构特点

    低温止回阀阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。填料、垫片根据使用工况的温度选择，能适用于各种压力、温度及介质工况。铸钢低温旋启式止回阀阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

低温止回阀应用标准

 设计制造标准：API 6D、GB/T 12235、GB/T 12236、JB/T 8937
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

低温止回阀零件材料

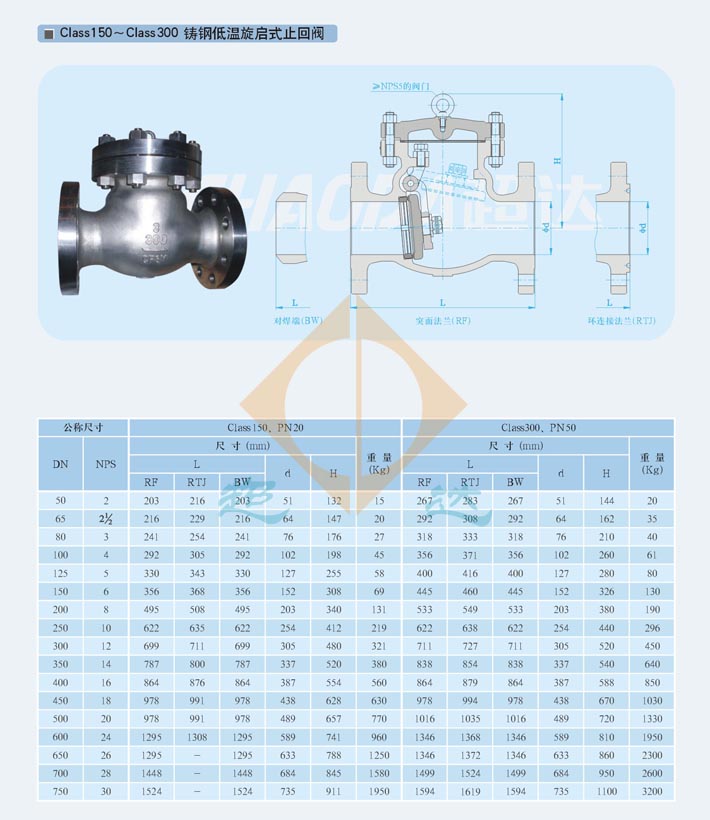

高压不锈钢低温止回阀结构尺寸
