超达集团美标低温旋启式止回阀

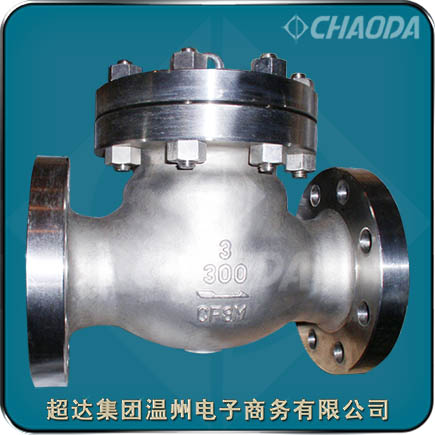

美标不锈钢低温高压旋启式止回阀

    美标低温旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得低温旋启式止回阀阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿,适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。美标低温旋启式止回阀是阀瓣绕体腔内摇杆轴做旋转运动的止回阀。美标低温旋启式止回阀的启闭原理与升降式止回阀一样,也是靠流体压力作用和阀瓣的自重自行动作。

    低温止回阀按结构划分,可分为低温升降式止回阀、低温旋启式止回阀和低温蝶式止回阀三种。低温升降式止回阀可分为立式和卧式两种。低温旋启式止回阀分为低温单瓣式、双瓣式和多瓣式三种

美标低温旋启式止回阀

型号:DH44H、DH44W、DH44Y
口径:NPS2~NPS30、DN50~DN750
压力:Class150~Class900、PN20~PN150
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标不锈钢法兰连接低温旋启式止回阀简介

    美标低温旋启式止回阀用于截断或接通管路中的介质。超达集团的美标低温旋启式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。美标低温旋启式止回阀一般采用法兰连接,也可采用对焊连接。低温旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,适用于低流速和流动不常变化的大口径场合。

    美标低温旋启式止回阀由阀体、阀盖、阀瓣和摇杆组成。阀瓣呈圆盘状,绕阀座通道外的销轴做旋转运动。阀内通道呈流线型,流动阻力比直通式升降止回阀要小。美标低温旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

    大口径的美标低温旋启式止回阀设计有吊环,方便起吊;中法兰垫片的型式可根据压力等级的不同进行选择;CLASS600/PN16的低温止回阀可采用压力自紧密封结构;阀瓣限位装置,防止阀瓣打开位置过高而无法关闭;实心销轴安装精确,强度高;摇杆具有足够的强度;低温旋启式止回阀阀瓣具有足够的强度和刚度,低温旋启式止回阀阀瓣密封面堆焊硬密封材料根据介质温度要求选择合适的密封材料。

美标低温高压旋启式止回阀结构设计特点

    超达研制生产的美标低温旋启式止回阀的所有启闭件都装于阀体内部,整体没有外漏点。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

美标低温旋启式止回阀标准

 设计制造标准:BS 6364、BS 1868、API 6D、API 602
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、ISO 5208

美标低温旋启式止回阀零部件材料

美标低温旋启式止回阀结构尺寸及重量

专业生产美标低温旋启式止回阀。提供美标低温旋启式止回阀产品介绍、美标低温旋启式止回阀特点、美标低温旋启式止回阀零件部件材料、美标低温旋启式止回阀尺寸等相关信息



本页关键词:低温止回阀,低温阀门

本文地址http://www.chaodagroup.cn/CryogenicCheck/API-Cryogenic-Swing.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:美标低温旋启式止回阀交货期、特殊要求等事宜。

3.客户对美标低温旋启式止回阀有特殊要求,须在订货合同中注明以下说明:

1.美标低温旋启式止回阀结构长度
2.美标低温旋启式止回阀连接形式
3.美标低温旋启式止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
