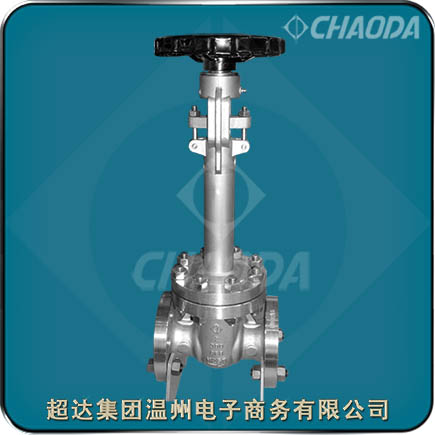

超达集团钢制低温闸阀

钢制加长杆低温闸阀

    超达集团生产的钢制低温闸阀采用楔式刚性闸板结构闸板。Class150~Class900、PN10~PN160钢制低温闸阀的阀体与阀盖一般采用双头螺柱+螺母连接。钢制低温闸阀阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。钢制低温闸阀阀杆采用整体锻造结构,阀杆较小直径按照标准规定,阀杆与闸板采用形结构连接,其连接处的强度大于阀杆梯形螺纹处的强度,阀杆与闸板连接处的强度试验符合API 591的规定。钢制低温闸阀采用楔式弹性闸板结构。600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成。有上密封结构设计,一般设有一个可更换的上密封座,或在阀盖本体上直接加工上密封座或堆焊后加工上密封座。法兰连接锻钢闸阀处在全开位置时,上密封结构能够可靠密封。

钢制低温闸阀

型号:DZ40H、DZ40Y
口径:NPS2~NPS36、DN50~DN900
压力:Class150~Class900、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

钢制手动低温加长杆闸阀概述

    钢制低温闸阀用于截断或接通管路中的介质。选用不同的材质,超达集团的钢制低温闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。钢制低温闸阀的驱动方式为手动、蜗轮传动、气动或电动。钢制低温闸阀一般采用法兰连接低温闸阀也可采用对焊连接

    钢制低温闸阀阀盖有两种:第一种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。

钢制低温闸阀分类

按照材质分类有:不锈钢低温闸阀、锻钢低温闸阀、铸钢低温闸阀、碳钢低温闸阀、铸铁低温闸阀。

按照不同国家的标准分为:国标低温闸阀、美标低温闸阀、德标低温闸阀、日标低温闸阀。

按照阀门的连接方式分为:法兰低温闸阀、焊接低温闸阀、螺纹低温闸阀(又分为内螺纹、外螺纹)。

按照阀门的压力等级分为:高压低温闸阀、低(中)压低温闸阀。

按照阀门的驱动方式分为:电动低温闸阀、气动低温闸阀、手动低温闸阀。

钢制低温闸阀产品结构设计特点

    超达研制生产的钢制低温闸阀具有钢性闸板结构;阀体阀盖采用螺柱螺母;中法兰采用碳钢,不锈钢,柔性石墨,金属环垫等材料的密封垫片;钢制低温闸阀有上密封结构,辅助密封;阀座采用锻造阀座、不锈钢阀座,密封面堆焊合金等结构特点。

    钢制低温闸阀阀盖设计成便于保冷的长颈结构,以保证低温闸阀填料函底部的温度保持在0℃以上。在钢制低温闸阀闸板的进口侧设置泄压孔防止低温闸阀阀体中腔的异常升压。低温闸阀材料进行低温冲击试验,确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀,阀门零部件在精加工前进行深冷处理。阀门内件材料的选择能够避免在频繁操作下引起的卡阻、咬合和擦伤。

    钢制低温闸阀流体阻力小。闸阀闸体内部介质通道是直通的。启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。钢制低温闸阀便于安装,适用于介质的流动方向可能改变的管路中。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

不锈钢低温闸阀标准规范

 设计制造标准:BS 6364、ISO 10434、GB/T 24925、GB/T 24925、API 602
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

钢制焊接式低温闸阀零部件材料

钢制低温闸阀结构尺寸

专业生产钢制低温闸阀。提供钢制低温闸阀产品介绍、钢制低温闸阀特点、钢制低温闸阀零件部件材料、钢制低温闸阀尺寸等相关信息



本页关键词:低温闸阀,低温阀门

本文地址http://www.chaodagroup.cn/CryogenicGate/Steel-Cryogenic-Gate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:钢制低温闸阀交货期、特殊要求等事宜。

3.客户对钢制低温闸阀有特殊要求,须在订货合同中注明以下说明:

1.钢制低温闸阀结构长度
2.钢制低温闸阀连接形式
3.钢制低温闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
