超达集团钢制低温止回阀

低温高压止回阀

    钢制低温止回阀:按结构划分,可分为钢制低温升降式止回阀、钢制低温旋启式止回阀和钢制低温蝶式止回阀三种。钢制低温升降式止回阀可分为立式低温止回阀和卧式低温止回阀两种。钢制低温旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。低温蝶式止回阀为直通式、以上几种低温止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

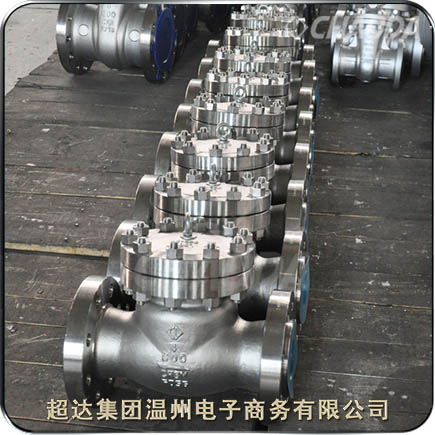

钢制低温止回阀

型号:DH44H、DH44W、DH44Y、DH61H、DH61W、DH61Y等

口径:NPS½~NPS30、DN15~DN750
压力:Class150~Class900、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

法兰低温止回阀概述

    钢制低温止回阀适用于Class150~Class900、PN16~PN160的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的钢制低温止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。钢制低温止回阀一般采用法兰连接,也可采用对焊连接。

    钢制低温旋启式止回阀是阀瓣绕体腔内摇杆轴做旋转运动的止回阀,是靠流体压力作用和阀瓣的自重自行动作的阀门。钢制低温止回阀由阀体、阀盖、阀瓣和摇杆组成。钢制低温旋启式止回阀的阀瓣呈圆盘状,绕阀座通道外的销轴做旋转运动。阀内通道呈流线型,流动阻力比直通式升降止回阀要小。钢制低温旋启式止回阀的所有启闭件都装于阀体内部,不穿透阀体,阀门整体没有外漏点。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

    钢制低温升降式止回阀是阀瓣沿着阀体垂直中心线滑动的止回阀,钢制低温升降式止回阀只能安装在水平管道上。低温升降式止回阀结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。

不锈钢低温法兰止回阀结构特点

    超达研制生产的钢制低温止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿,适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。钢制低温止回阀阀盖设计为长颈结构,能隔离低温介质对填料的影响,可防止盖密封件的性能降低,也可使钢制低温止回阀启闭灵活;填料采用柔性石墨或聚四氟乙烯组合式结构,具有良好的抗低温性能;钢制低温止回阀垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式结构;钢制低温止回阀的密封面堆焊钴基硬质合金,硬质合金在低温下变形小、耐磨损,可保持良好的密封性能。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

钢制低温止回阀标准

 设计制造标准:BS 6364、BS 1848、API 6D、GB/T 24925、GB/T 12236等
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

钢制低温止回阀零部件材料

钢制低温止回阀结构尺寸

专业生产钢制低温止回阀。提供钢制低温止回阀产品介绍、钢制低温止回阀特点、钢制低温止回阀零件部件材料、钢制低温止回阀尺寸等相关信息



本页关键词:低温止回阀,低温阀门,低温

本文地址http://www.chaodagroup.cn/CryogenicCheck/Steel-Cryogenic.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:钢制低温止回阀交货期、特殊要求等事宜。

3.客户对钢制低温止回阀有特殊要求,须在订货合同中注明以下说明:

1.钢制低温止回阀结构长度
2.钢制低温止回阀连接形式
3.钢制低温止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
