超达集团手动低温截止阀

低温加长杆截止阀

    低温截止阀是指阀瓣沿阀座中心线移动的阀门。根据阀瓣的移动形式,阀座通口的变化是与阀瓣行程成正比例关系。低温截止阀有长颈阀盖,阀盖颈部加长的原因是,截止阀适合作为液氮等低温介质的输送管道中切断或调节以及节流用,如果要保持上盖的密封圈能正常密封,必须延长上盖的颈部,使阀体中的较低温度不会影响到低温截止阀上盖的密封。

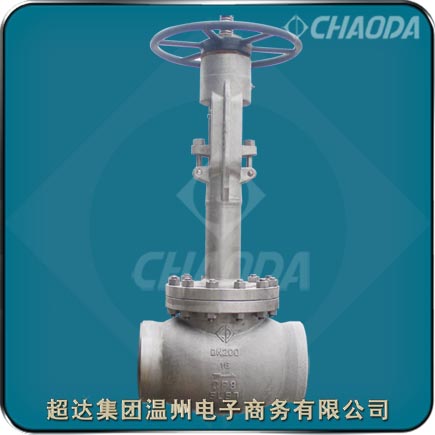

手动低温截止阀

低温截止阀性能参数

型号:DJ41H、DJ41W、DJ41T1~T8
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:乙烯、液化天然气装置、天然气LPG LNG储罐、空分设备等

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接低温截止阀概述

    低温截止阀用于截断或接通管路中的介质。超达集团的低温截止阀可分别适用于乙烯、液化天然气装置、天然气LPG LNG储罐、空分设备等。低温截止阀的驱动方式为手动、齿轮传动、气动或电动。低温截止阀一般采用法兰连接,也可采用对焊连接。

    手动钢制低温截止阀采用阀瓣与阀座接触的锥面密封结构,密封副设计成金属对金属的硬密封形式,阀座设计在阀体上,和阀体组成一体结构。为保证低温截止阀的可靠密封,在阀瓣和阀体密封面上喷焊硬质合金

低温手动截止阀结构设计特点

    超达研制生产的低温截止阀有上密封结构设计,截止阀处在全开位置时,上密封结构能够可靠密封。不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。阀杆采用整体锻造结构,阀杆较小直径符合标准规定。阀杆螺母一般采用ASTM A439 D2材料制作,也可以采用采用铜合金材料制作。

    低温截止阀一般采用柔性石墨成型填料,也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。低温截止阀可以采用碟形弹簧加载的填料压紧机构,使填料的密封更加持久可靠。所有截止阀均有上密封结构设计,不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    低温碳钢截止阀一般采用锻造阀座,阀座密封面喷焊用户规定的合金, NPS≤10 、DN≤250 截止阀的阀体与阀座一般采用可更换的螺纹连接,根据用户要求,也可采用焊接连接; NPS≥12 、DN≥300 截止阀的阀体与阀座一般采用焊接连接。低温不锈钢截止阀一般采用本体阀座,或在本体上直接堆焊合金,根据用户要求,也可采用螺纹或焊接阀座。

    磅级和级截止阀的阀杆螺母一般采用ASTM A439 D2材料制作,也可采用铜合金材料制作;公称压力级(国标)截止阀的阀杆螺母一般采用铜合金材料制作。对于较大口径的截止阀,在阀杆螺母两侧配有推力滚动轴承,能够有效地减小截止阀的启闭力矩。

手动低温截止阀标准规范

 设计制造标准:BS 1873、ASME B16.34、API 602
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

手动低温截止阀零部件材料

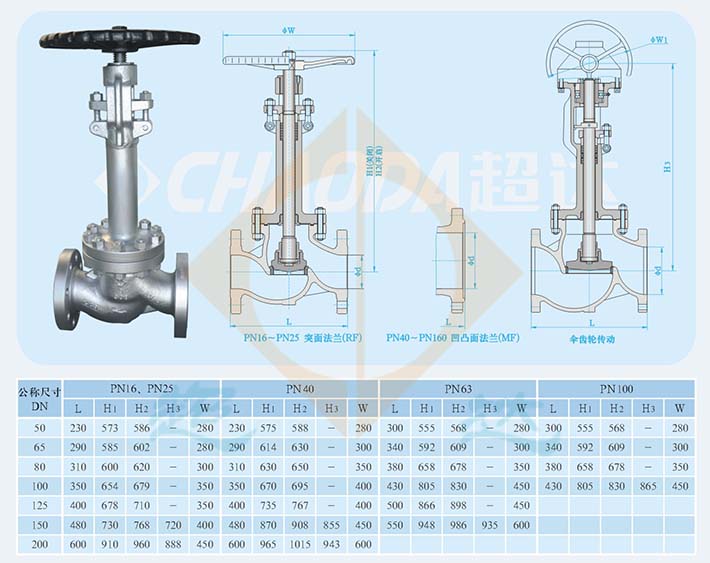

手动低温截止阀结构尺寸

专业生产手动低温截止阀。提供手动低温截止阀产品介绍、手动低温截止阀特点、手动低温截止阀零件部件材料、手动低温截止阀尺寸等相关信息



本页关键词:低温截止阀,截止阀,低温阀门

本文地址http://www.chaodagroup.cn/CryogenicGlobe/Cryogenic-Globe.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:手动低温截止阀交货期、特殊要求等事宜。

3.客户对手动低温截止阀有特殊要求,须在订货合同中注明以下说明:

1.手动低温截止阀结构长度
2.手动低温截止阀连接形式
3.手动低温截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
