超达集团钢制低温浮动球阀

钢制低温浮动球阀

    超达集团专业研制生产钢制低温浮动球阀等阀门产品,超达对所生产的钢制低温浮动球阀制定了严格的制造工艺和采用专用设备,对低温浮动球阀零件的加工进行严格的质量控制。低温浮动球阀工作时球芯向下游侧移动,并紧紧地推压在阀座密封上,以确保密封的可靠性。

钢制低温浮动球阀

型号:DQ41Y、DQ61Y、DQ11Y、DQ341Y等
口径:NPS½~NPS10、DN15~DN250
压力:Class150~Class900、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:液氧、液氮以及液化天然气等介质

荣誉:浙江出口名牌

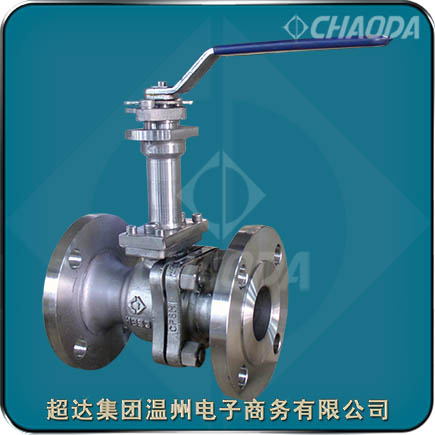

手动铸钢低温浮动球阀简介

    钢制低温浮动球阀用于截断或接通管路中的介质。选用不同的材质,超达集团的钢制低温浮动球阀可分别适用于液氧、液氮以及液化天然气等多种介质。钢制低温浮动球阀的驱动方式为手动、蜗轮传动、气动或电动。钢制低温浮动球阀一般采用法兰连接,也可采用对焊连接。

    球体、阀杆、手柄是阀门的运动部件,钢制低温浮动球阀是一个装配单元,阀杆头部采用扁方结构。能从手柄所处位置很容易辨出阀门是处于开或关的位置。当手柄或阀杆扁方与管道轴线平行时,阀门处于开启位置;当手柄或阀杆扁方与管道轴线垂直时,阀门处于关闭位置。为防止误操作阀门,超达集团的低温浮动球阀在设计时加装带锁孔定位片可满足用户的工艺要求,在阀门全开或全关位置可以锁定阀门。

    钢制低温浮动球阀的铸造承压部件材料、对焊端部及与之进行焊接的过渡管段的所有焊缝应按照ASMEB16.34的要求进行射线检测。验收标准参见ASTME446、E186或E280,ASME锅炉及压力容器规范SECV卷第五章并应满足上述规范中A类、B类以及C类不连续性(缺陷)严重等级2的要求。不允许钢制低温浮动球阀存在D、E、F以及G类缺陷。对钢制低温浮动球阀的球体密封面、对焊端坡口的外表面,应进行液体渗透检测,检测按ASTME165标准进行。

    将钢制低温浮动球阀阀体、阀盖、球体、阀座和阀杆等零件在粗加工后、精加工前浸放在液氮箱中进行冷却,当零件温度达到-196℃时,开始保温1~2h,然后取出箱外自然处理到常温,重复循环2次。

钢制低温浮动球阀结构特点

    超达研制生产的钢制低温浮动球阀具有加长阀盖设计、防火防静电设计、中腔自动泄压、阀门零件强度大等特点。

    钢制低温浮动球阀的流动阻力小,全径球阀打开时,钢制低温浮动球阀球体通道、阀体通道和连接管径相等并成一直径。钢制低温浮动球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。钢制低温浮动球阀的阀体,连接体,阀座和球等主要零部件材料选择奥氏体不锈钢304、304L、316、 316L。在阀芯上开设减压孔的构造。采用长颈结构,保证填料函部位的温度在0℃以上,使填料可以正常工作。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

法兰式低温浮动球阀标准

 设计制造标准:API 6D、API 608、BS 5351、BS 6364、GB/T 24925、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

钢制低温浮动球阀零件材质

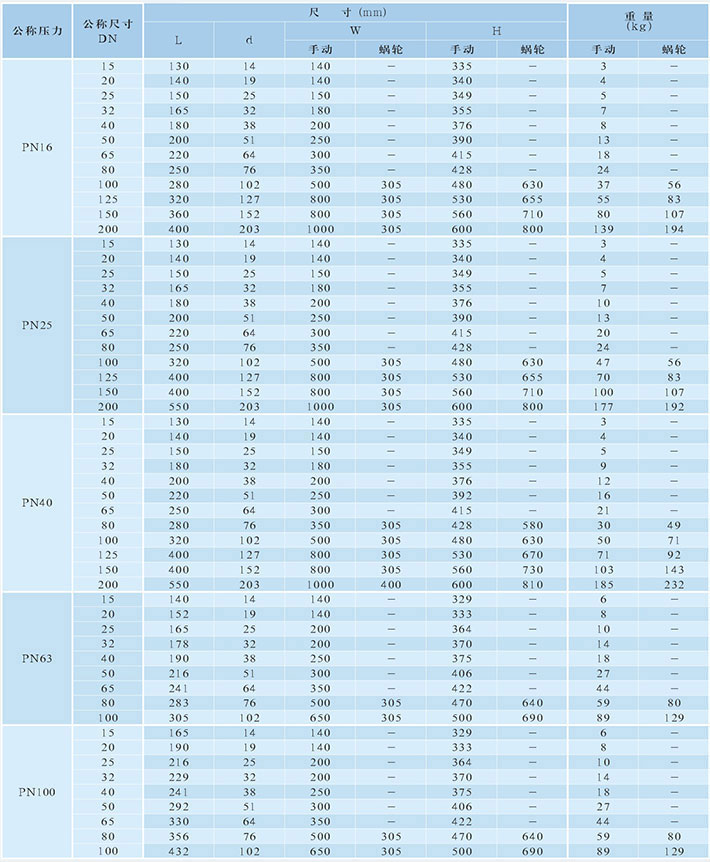

钢制低温浮动球阀结构外形尺寸

专业生产钢制低温浮动球阀。提供钢制低温浮动球阀产品介绍、钢制低温浮动球阀特点、钢制低温浮动球阀零件部件材料、钢制低温浮动球阀尺寸等相关信息



本页关键词:低温浮动球阀,低温球阀,低温阀门

本文地址http://www.chaodagroup.cn/CryogenicBall/Steel-Cryogenic-Floating-Ball.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:钢制低温浮动球阀交货期、特殊要求等事宜。

3.客户对钢制低温浮动球阀有特殊要求,须在订货合同中注明以下说明:

1.钢制低温浮动球阀结构长度
2.钢制低温浮动球阀连接形式
3.钢制低温浮动球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
