超达集团低温蝶阀

加长杆超低温蝶阀

    低温蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。低温蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。针对深冷工况下低温蝶阀材料变化的有效控制通过,超达集团选用优质的合金材质与有效的处理满足在深冷工况的稳定表现。低温蝶阀具有优良的阀座密封性。伸长型上阀盖采用接合阀轴两重密封保证了低温蝶阀密封填料在低温下的长期稳定性。

型号:DD343、DD644等
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

低温不锈钢蝶阀产品简介

    法兰式低温蝶阀是指能够在低温工况下使用的蝶阀,通常把工作温度低于-40℃的蝶阀称为低温蝶阀,低温蝶阀主要用于乙烯,液化天然气等化工装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。低温蝶阀主管线多采用对焊结构设计。低温蝶阀主要包括带检修孔的阀体、检修阀盖、蝶板、阀杆和填料压套加长部分等零部件组成。

    低温蝶阀的阀杆填料压套加长部分长度选定,应根据流体介质和是否使用冷箱而设计优化的长度,以改进在工况环境中的低温蝶阀性能。

法兰低温高压蝶阀结构设计特点

    超达研制生产的低温蝶阀具有以下特点:

1 基于LPG、LNG等低温介质易燃易爆的特性,低温蝶阀设计了防火防静电的措施。

2 对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部采用长颈结构。

3 低温蝶阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

4 低温蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

低温蝶阀标准规范

 设计制造标准:JB/T 8527、API 609
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

低温蝶阀零件部件材料

阀体可选用材料:ASTM A351 CF8/CF3/CF8M/CF3M

阀板可选用材料:ASTM A351 CF8/CF3/CF8M/CF3M

阀座可选用材料:ASTM A182 F304/F316/F316L组合R.TFE 或石墨

                             ASTM A182 F304/F316/F316L

阀轴可选用材料:ASTM A276 F304/F316/F316L

压圈可选用材料:ASTM A182 F304/F316/F316L

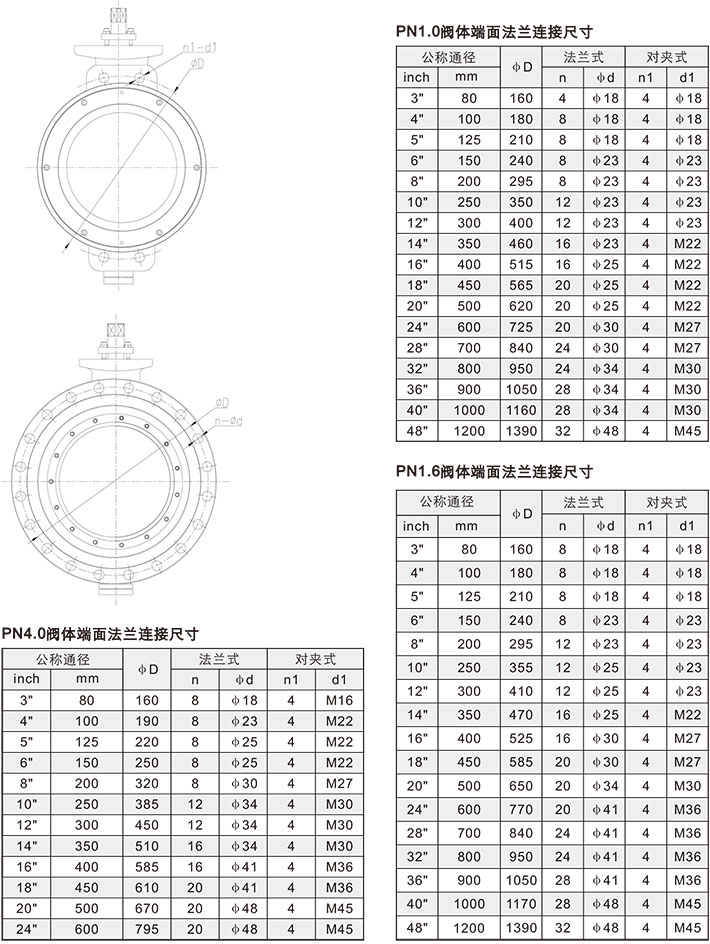

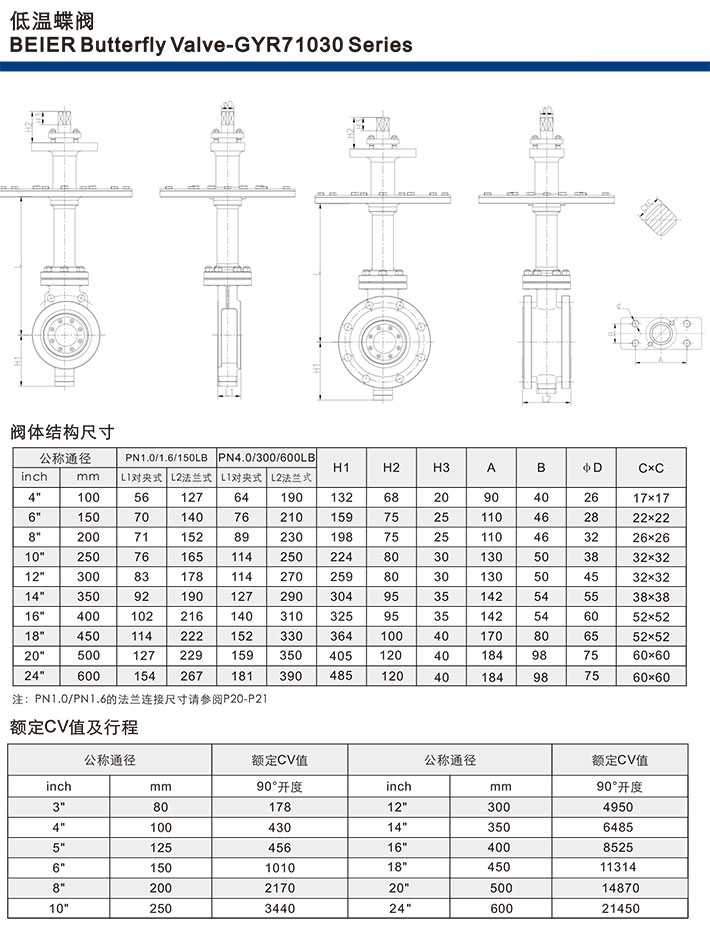

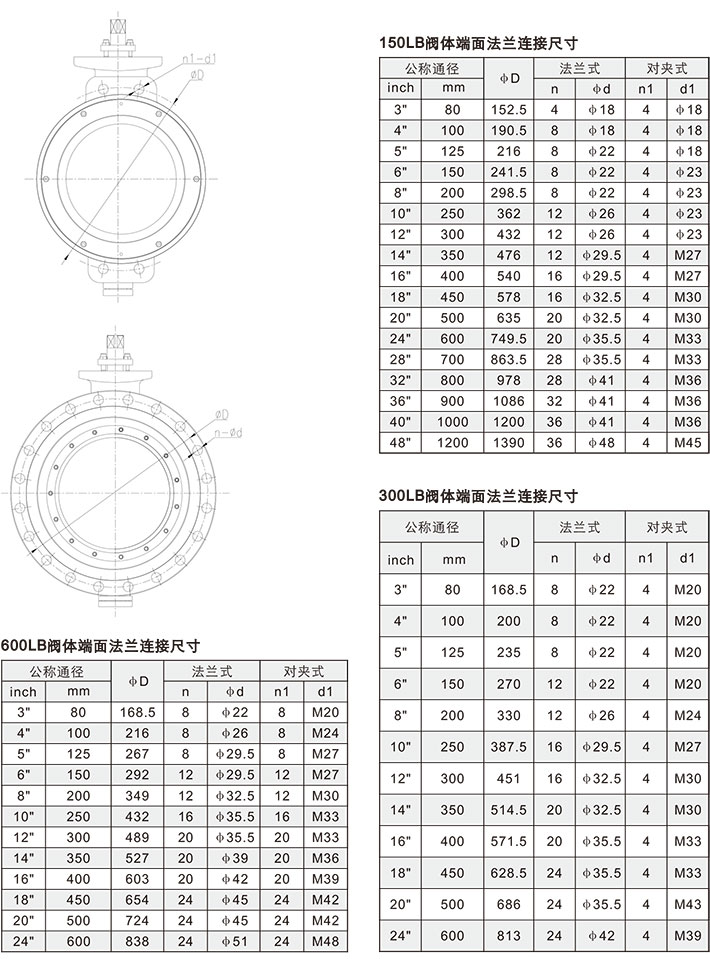

低温蝶阀结构外形尺寸

专业生产低温蝶阀。提供低温蝶阀产品介绍、低温蝶阀特点、低温蝶阀零件部件材料、低温蝶阀尺寸等相关信息



本页关键词:低温蝶阀,低温阀门,低温

本文地址http://www.chaodagroup.cn/CryogenicButterfly/Cryogenic-Butterfly.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:低温蝶阀交货期、特殊要求等事宜。

3.客户对低温蝶阀有特殊要求,须在订货合同中注明以下说明:

1.低温蝶阀结构长度
2.低温蝶阀连接形式
3.低温蝶阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
