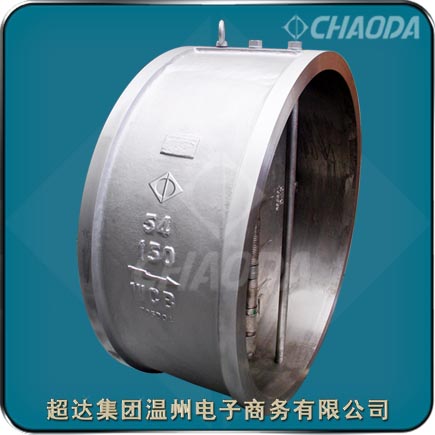

超达集团对夹式止回阀

对夹止回阀

    超达生产的对夹式止回阀没有法兰螺栓孔,靠两片法兰对夹住阀门,通过拧紧螺栓紧固法兰达到固定蝶阀的,类似于垫片,只不过垫片比较薄,而对夹止回阀比较厚而已。对夹式止回阀根据结构的不同,可以分为对夹升降式止回阀和对夹旋启式止回阀。对夹旋启式止回阀,根据阀瓣的不同,可分为对夹单瓣旋启式止回阀,对夹双瓣旋启式止回阀。

对夹式止回阀

对夹式止回阀主要参数

型号:H76T1~T8、H71H、H76W、H71W、H76Y、H71T1~T8等
口径:NPS1½~NPS84、DN40~DN2100
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
应用:石油,化工,天然气,石化,煤化工等行业
驱动:无(自动)

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标对夹式止回阀介绍

    对夹式止回阀适用于Class150~Class2500、PN20~PN420的各种管路上,用于阻止管路中的介质倒流。超达集团的对夹式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。对夹式止回阀采用对夹连接。

    对夹式止回阀的结构长度比一般法兰式止回阀短,对有安装空间限制的场所较为适用。

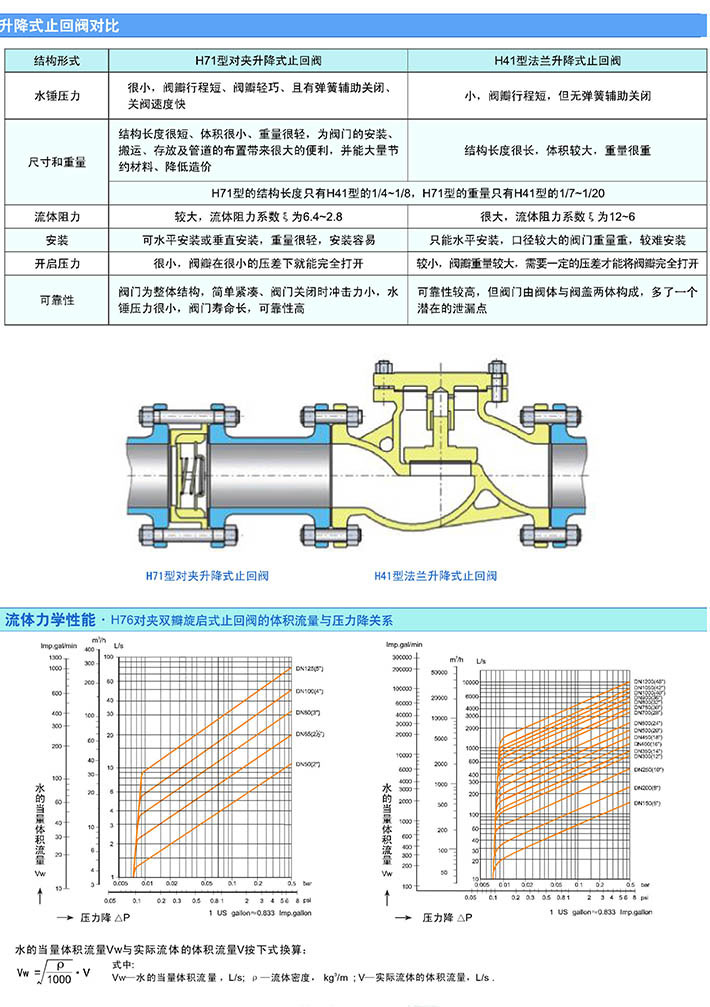

    对夹升降式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,适用于低流速和流动不常变化的大口径场合。

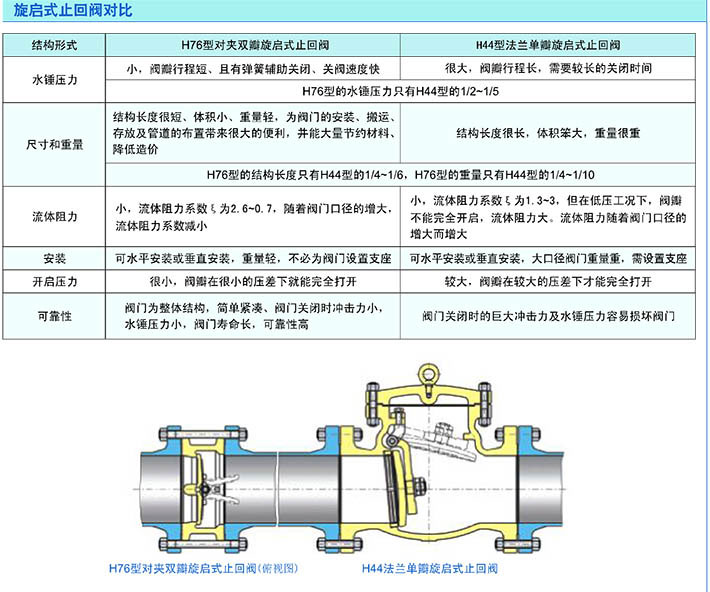

    对夹双瓣旋启蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。对夹双瓣旋启蝶式止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶。

美标对夹式止回阀特点

1、体积小,重量轻,结构紧凑、维修方便

2、阀板采用对夹式,在弹簧的弹性力下矩下可自行关闭

3、阀体结构长度尺寸小,刚性好

4、安全方便,可用于水平垂直两个方向安装

    超达研制生产的对夹式止回阀具有水锤压力很小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快。结构长度很短、体积很小、重量很轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利,并能大量节约材料、降低造价等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

对夹式止回阀标准

 设计制造标准:API 594、JB/T 8937
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

对夹式止回阀零部件材料

对夹式止回阀结构尺寸
