超达集团锻钢止回阀

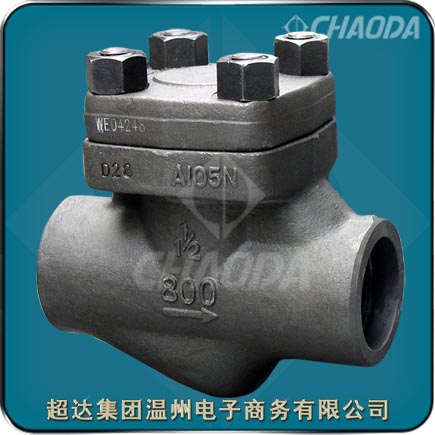

锻钢焊接式止回阀

    止回阀又称逆止阀或单向阀,广泛应用于各类泵的出口管道、抽汽管道、疏水管道,以及其他不允许介质倒流的管路上。止回阀是利用阀前阀后的压力差而自动启闭的阀门,它的作用是使介质只做一个方向的流动,而阻止其逆向流动。

锻钢止回阀

锻钢止回阀主要参数

型号:H76H、H76Y、H71H、H71Y、H44H、H44T1~T8等
口径:NPS½~NPS2、DN15~DN50
压力:Class150~Class1500
材质:碳钢、不锈钢、合金钢、双相钢
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻钢止回阀结构设计及作用

    锻钢止回阀有三种阀盖设计形式。第一种是螺栓式阀盖,阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。也可采用金属环连接。第二种设计形式是焊接式阀盖,阀体与阀盖用螺纹连接,全焊密封。客也可采用全焊逶连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。

    止回阀按设计结构的不同,可分为升降式止回阀、球式止回阀和旋启式止回阀锻钢止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。

    锻钢旋启式止回阀的采用内装摇臂旋启式结构,所有启闭件都装于阀体内部,整体没有外漏点,杜绝阀门外泄的可能。 锻钢旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,阀瓣有一定的自由度,有适当的微量位置补偿。

锻钢止回阀产品结构设计特点

    超达研制生产的锻钢止回阀具有产品结构简单、流道通畅、密封性能好、流体阻力小、使用寿命长、维修方便等特点。

1、阀瓣关闭快速,水锤压力小。

2、具有结构短、体积小、质量轻。

3、阀瓣在很小的压差下就能完全打开。

4、流道通畅,流体阻力小;动作灵敏,密封性能好。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

锻钢止回阀标准

 设计制造标准:API 602
 结构长度标准:ASME B16.10
 连接法兰标准:ASME B 16.5
 承插口标准:ASME B16.11
 螺纹端标准:ASME B1.20.1
 试验检验标准:API 598

锻钢止回阀零件材料

锻钢止回阀结构外形尺寸

专业生产锻钢止回阀。提供锻钢止回阀产品介绍、锻钢止回阀特点、锻钢止回阀零件部件材料、锻钢止回阀尺寸等相关信息



本页关键词:锻钢止回阀,锻钢,止回阀

本文地址http://www.chaodagroup.cn/ForgedCheck/Forged-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:锻钢止回阀交货期、特殊要求等事宜。

3.客户对锻钢止回阀有特殊要求,须在订货合同中注明以下说明:

1.锻钢止回阀结构长度
2.锻钢止回阀连接形式
3.锻钢止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
