超达集团旋启式止回阀

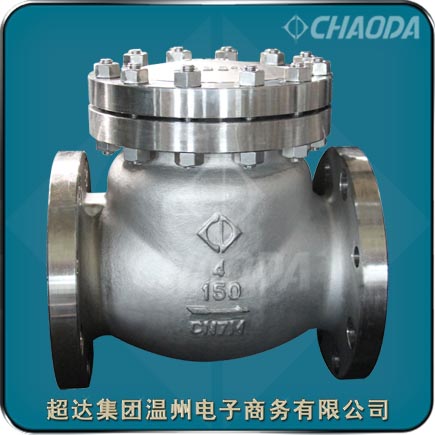

美标法兰旋启止回阀

    旋启式止回阀作为一种重要的单向阀,旋启式止回阀工作原理是利用流动的流体对阀板做功,控制阀门开关状态,当流体正向流过阀门时推动阀板开启,当流体逆向通过时推动阀板与阀座闭合,达到阻止逆流的作用。

    旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及 多瓣旋启式三种。
    1.单瓣旋启式止回阀一般适用于中等口径的场合。2.双瓣旋启式止回阀多应用于大中口径管路。3.多瓣旋启式止回阀适用于大口径管路。

旋启式止回阀

型号:HA44H、HA44Y、HA44T1~T8等
口径:NPS2~NPS30、DN50~DN750
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
应用:石油,化工,天然气,石化,煤化工等行业
驱动:无(自动)

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

旋启式止回阀结构及用途

    旋启式止回阀主要作用是防止管路中的介质倒流。美标旋启式止回阀由阀体,阀盖,阀板,密封圈,压板,摇杆六个零件组成。法兰连接旋启式止回阀阀板在工作过程中只有流体对其产生的力以及阀板自身的重力对计算结果影响较大,所以对阀板结构进行优化时首先考虑减轻阀板的自重。

旋启式止回阀产品结构设计特点

    超达研制生产的法兰连接旋启式止回阀具有产品无外泄露、密封性能好、线性震动小、压降小等特点。

    国标铸钢旋启式止回阀阀瓣为旋启式,流道直通,水平管道垂直管道均可安装。国标铸钢旋启式止回阀摇杆销轴采用内装式结构,减少了外泄漏缺点。阀体阀盖为螺栓连接,没有其他执行机构,使得产品体积重量轻,密封可靠。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

旋启式止回阀标准

 设计制造标准:API 6D、GB/T 12236、BS 1868
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

旋启式止回阀零部件材料

旋启式止回阀结构外形尺寸

专业生产旋启式止回阀。提供旋启式止回阀产品介绍、旋启式止回阀特点、旋启式止回阀零件部件材料、旋启式止回阀尺寸等相关信息



本页关键词:旋启式止回阀,止回阀

本文地址http://www.chaodagroup.cn/SwingCheck/Swing-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:旋启式止回阀交货期、特殊要求等事宜。

3.客户对旋启式止回阀有特殊要求,须在订货合同中注明以下说明:

1.旋启式止回阀结构长度
2.旋启式止回阀连接形式
3.旋启式止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
