超达集团止回阀

锻钢止回阀 铸钢止回阀

   止回阀又称为逆流阀、逆止阀、背压阀、单向阀。升降式止回阀、旋启式止回阀都是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

止回阀

型号:H44、H41、H71、H76等
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达集团温州电子商务有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰式止回阀产品介绍

    止回阀阻止管路中的介质倒流。止回阀的驱动方式为无(自动)。止回阀一般采用法兰连接,也可采用对焊连接。

    旋启式止回阀由阀体,阀盖,阀板,密封圈,压板,摇杆六个零件组成。阀板在工作过程中只有流体对其产生的力以及阀板自身的重力对计算结果影响较大。升降式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动。升降式止回阀的阀瓣座落位于阀体上阀座密封面上,阀门除了阀盖稍有不同,其他内外结构与截止阀一样。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式,通过升降式止回阀的压力降比旋启式止回阀大些。

    止回阀选型:阀前水压小的部位,宜选用旋启式、球式和梭式止回阀;关闭后密闭性能要求严密的部位,宜选用有关闭弹簧的止回阀;要求削弱关闭水锤的部位,宜选用有速闭消止回阀或有阻尼装置的缓闭式止回阀。

高压止回阀结构特点

    超达研制生产的止回阀水锤压力小,阀瓣行程短、阀瓣轻巧、关阀速度快;结构长度短、体积小、重量轻,方便安装、运输;开启压力小;阀门为整体式结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门使用寿命长,可靠性高。

    螺栓连接阀盖或压力自紧密封式阀盖(高压止回阀);旋启式和升降式阀瓣;金属密封面。

    阀体与阀盖的连接

    Class150~Class900,PN10~PN160止回阀的阀体与阀盖一般采用螺柱+螺母连接,Class1500~Class2500止回阀的阀体与阀盖一般采用压力自紧密封结构。

    止回阀阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。阀瓣围绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。销轴与阀瓣连接采用内装式的销轴结构,减小外泄漏点,使用更可靠。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

止回阀标准

 设计制造标准:API 6D、GB/T 12235、GB/T 12236、JB/T 8937
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

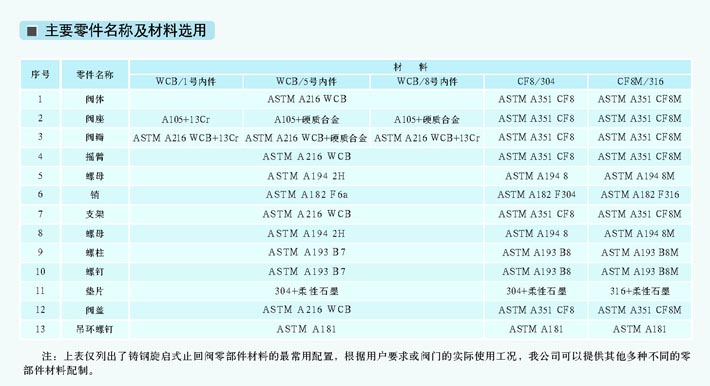

止回阀零部件材料

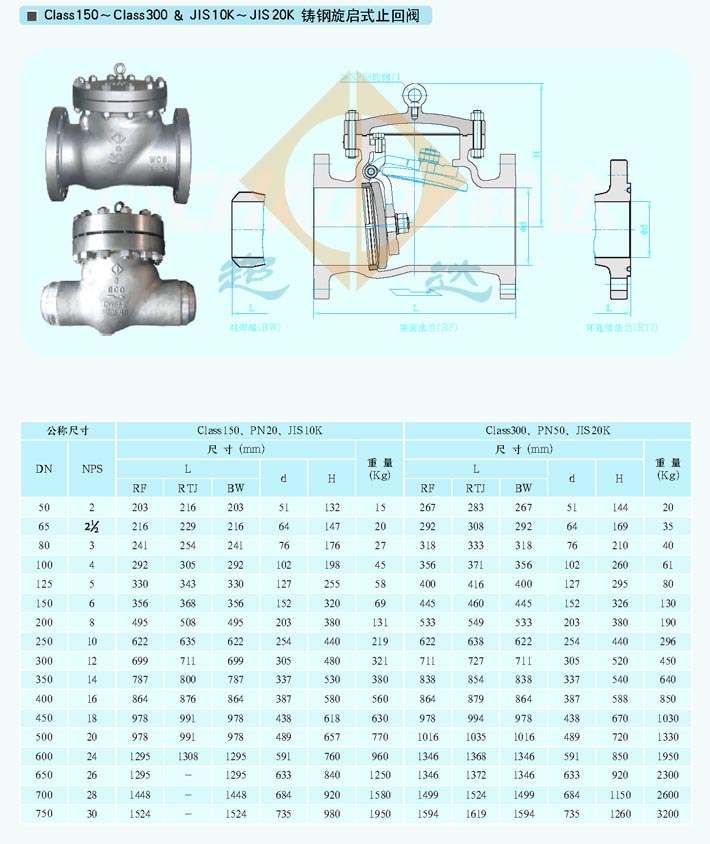

止回阀结构外形尺寸及连接尺寸

专业生产止回阀。提供止回阀产品介绍、止回阀特点、止回阀零件部件材料、止回阀尺寸等相关信息



本页关键词:止回阀

本文地址http://www.chaodagroup.cn/CheckValve/CheckValve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:止回阀交货期、特殊要求等事宜。

3.客户对止回阀有特殊要求,须在订货合同中注明以下说明:

1.止回阀结构长度
2.止回阀连接形式
3.止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
