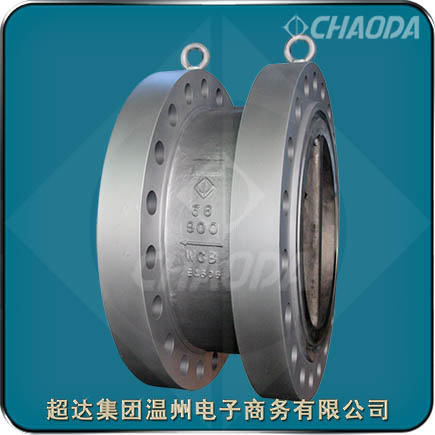

超达集团内装式无外泄漏对夹式止回阀

无外泄漏内安装对夹连接止回阀

    超达集团专业研制生产内装式无外泄漏对夹式止回阀等阀门产品,安装止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。无外泄漏内装对夹止回阀应安装于水平管路上。止回阀关闭时,会在管路中产生水锤压力。

内装式无外泄漏对夹式止回阀

型号:H76、H71
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

无外泄漏对夹内装止回阀产品概述

    内装式无外泄漏对夹式止回阀作用是阻止管路中的介质倒流。对夹式止回阀按结构划分,可分为对夹升降式止回阀、对夹旋启式止回阀和对夹蝶式止回阀三种。对夹升降式止回阀可分为立式和卧式两种。对夹旋启式止回阀分为对夹单瓣式、对夹双瓣式和对夹多瓣式三种。

内装式无外泄漏对夹式止回阀产品结构设计特点

    超达研制生产的内装式无外泄漏对夹式止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好等特点。

    1、内装式对夹式止回阀结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
    2、体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20
    3、该对夹式止回阀阀瓣关闭快速,水锤压力小
    4、水平管道或垂直管道均可使用,安装方便
    5、流道通畅、流体阻力小
    6、无外泄漏对夹式止回阀动作灵敏、密封性能好
    7、阀瓣行程短、关闭冲击力小
    8、整体结构简单紧凑、造型美观
    9、使用寿命长、性能可靠

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

无外泄漏对夹止回阀标准

 设计制造标准:API 594、JB/T 8937
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

内装式无外泄漏对夹式止回阀零部件材料

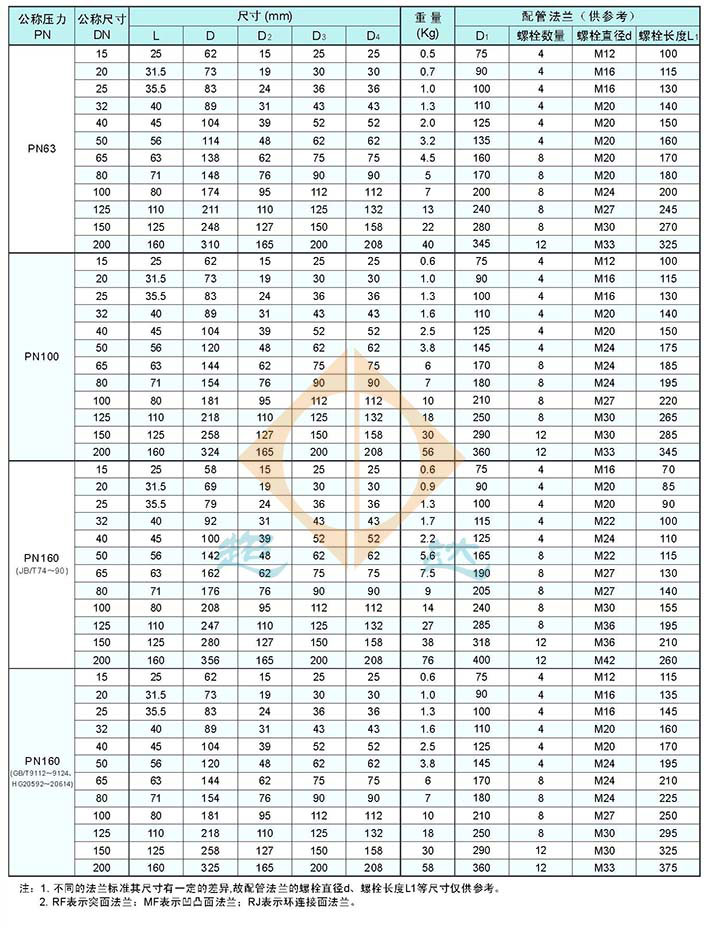

内装式无外泄漏对夹式止回阀结构外形尺寸

专业生产内装式无外泄漏对夹式止回阀。提供内装式无外泄漏对夹式止回阀产品介绍、内装式无外泄漏对夹式止回阀特点、内装式无外泄漏对夹式止回阀零件部件材料、内装式无外泄漏对夹式止回阀尺寸等相关信息



本页关键词:内装式止回阀,对夹式止回阀,止回阀

本文地址http://www.chaodagroup.cn/WaferCheck/Built-In-No-Leakage-Wafer.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:内装式无外泄漏对夹式止回阀交货期、特殊要求等事宜。

3.客户对内装式无外泄漏对夹式止回阀有特殊要求,须在订货合同中注明以下说明:

1.内装式无外泄漏对夹式止回阀结构长度
2.内装式无外泄漏对夹式止回阀连接形式
3.内装式无外泄漏对夹式止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
