超达集团定压止回阀

定压止回阀

    超达阀门集团股份有限公司研制开发的定压止回阀与传统的止回阀的不同之处是传统的止回阀只要介质正向流动,则阀门处于开启状态,而定压止回阀是否开启还决定阀前压力,由阀前压力来决定阀门是否开启。针对定压止回阀的关键技术,公司获得了1项国家发明专利ZL201010103885X《定压止回阀》和2项实用新型专利ZL201020105662.2《定压止回阀》和ZL 201020199582.8《弹簧直接作用式定压止回阀》。超达定压止回阀主要用于水、油品/液化石油气等介质时输送管道上,兼有安全止回阀的作用。

定压止回阀

型号:H47
口径:NPS1/2~NPS16、DN15~DN400
压力:Class150~Class900、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:国家专利产品

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

定压止回阀产品介绍

    当介质方向流动时,要求该阀门能够自动关闭,但是当介质正向流动时,要求阀门并不是始终处于开启状态,而是要求根据进口管道中的介质压力来确定阀门是否开启,当调松调压螺栓,使弹簧处于自由状态时,阀体内的介质通过阀瓣时,阀瓣可绕销轴作旋启运动,介质通过液压缸下盖孔进入活塞下部,将阀杆顶起;当弹簧处于压缩状态时,通过活塞将阀杆向下方与摇杆接触,限止阀瓣的运动。

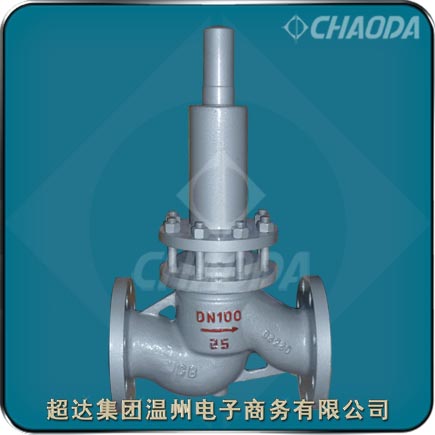

    弹簧直接作用式定压止回阀是在传统的升降式止回阀的基础上设置了可以调节预紧力的调节螺杆和弹簧,可以根据用户的要求,通过调节螺杆来调整作用在阀瓣上的弹簧力,从而使止回阀的阀瓣可以在预定的压力下开启。弹簧直接作用式定压止回阀主要由阀体、阀盖、导向套、阀瓣、阀杆、弹簧、调节螺杆等部件组成。

    升降式定压止回阀采用升降式结构,但阀的密封件采用四氟密封,四氟与阀杆保持密封是一样的。旋启式定压止回阀可以起到很好的逆止作用,利用介质本身进行缓冲,它在正常的脉动流量中把自己推向开启的位置。定压止回阀开启压力偏差:整定压力的±3%。

定压止回阀产品结构设计特点

    超达研制生产的导阀控制的定压止回阀是通过对传统的止回阀进行改进设计,并在此基础上设置的先导控制阀,通过先导阀来控制定压止回阀主阀的动作。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

定压止回阀标准规范

 设计制造标准:API、GB、JB
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

定压止回阀零件部件材料

定压止回阀的零部件材料各有不同,请联系超达电商销售人员0577-57757270咨询。

定压止回阀结构外形尺寸

定压止回阀的结构各有不同,相应的外形尺寸也各有变化,具体要求请发送邮件给超达电商销售人员0577@ChaodaGroup.cn咨询。

专业生产定压止回阀。提供定压止回阀产品介绍、定压止回阀特点、定压止回阀零件部件材料、定压止回阀尺寸等相关信息



本页关键词:定压止回阀,止回阀

本文地址http://www.chaodagroup.cn/ConstantPressure/Constant-Pressure-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:定压止回阀交货期、特殊要求等事宜。

3.客户对定压止回阀有特殊要求,须在订货合同中注明以下说明:

1.定压止回阀结构长度
2.定压止回阀连接形式
3.定压止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
