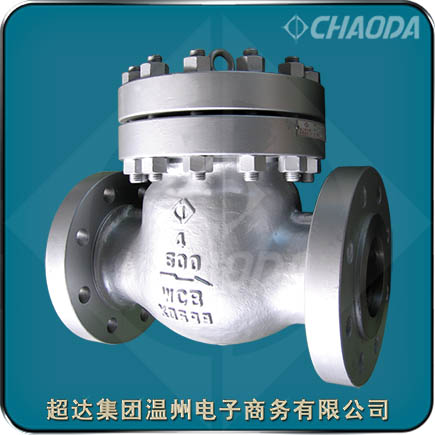

超达集团铸钢旋启式止回阀

美标铸钢法兰旋启式止回阀

    旋启式止回阀是一种启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门。采用内装摇臂旋启式结构,阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。阀瓣围绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。销轴与阀瓣连接采用内装式的销轴结构,减小外泄漏点,使用更可靠。

铸钢旋启式止回阀

型号:H44H、H44Y、H44T1~T8等
口径:DN25~DN500
压力:Class150~Class900、PN10~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

铸钢法兰旋启止回阀介绍

    铸钢旋启式止回阀由阀体,阀盖,阀板,密封圈,压板,摇杆六个零件组成,作用是阻止管路中的介质倒流。超达集团的铸钢法兰旋启式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。铸钢旋启式止回阀一般采用法兰连接,也可采用对焊连接。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,有适当的微量位置补偿。阀门的所有启闭件都装于阀体内部,整体没有外漏点。

    止回阀选型:阀前水压小的部位,宜选用旋启式、球式和梭式止回阀;关闭后密闭性能要求严密的部位,宜选用有关闭弹簧的止回阀;要求削弱关闭水锤的部位,宜选用有速闭消止回阀或有阻尼装置的缓闭式止回阀。

法兰连接铸钢旋启式止回阀结构特点

    拴接阀盖、旋启式和升降式阀瓣、金属阀座密封面。Class150~Class900采用拴接阀盖;Class1500~Class2500采用自压密封式阀盖。根据压力的不同,可选择不锈钢石墨复合垫片、不锈钢石墨缠绕垫片、金属环垫片以及自密封金属环。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

铸造旋启式止回阀应用标准

 设计制造标准:API 6D、GB/T 12236、BS 1868
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

铸钢旋启式止回阀零件材料

铸钢旋启式止回阀结构尺寸及重量

专业生产铸钢旋启式止回阀。提供铸钢旋启式止回阀产品介绍、铸钢旋启式止回阀特点、铸钢旋启式止回阀零件部件材料、铸钢旋启式止回阀尺寸等相关信息



本页关键词:旋启式止回阀,止回阀

本文地址http://www.chaodagroup.cn/SwingCheck/Cast-Steel-Swing-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:铸钢旋启式止回阀交货期、特殊要求等事宜。

3.客户对铸钢旋启式止回阀有特殊要求,须在订货合同中注明以下说明:

1.铸钢旋启式止回阀结构长度
2.铸钢旋启式止回阀连接形式
3.铸钢旋启式止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
