超达集团平板阀

平板阀

    手动平板阀闸板为一长方形平行平板,其上开一与通道直径相同的通孔(带导流孔),也可不开孔(不带导流孔),全启时,通道平滑为直管段,流阻系数低,压力损失小,开启与关闭时闸板与阀座始终相互接触,即可擦拭附着在密封副间的颗粒污物,又可使密封面不被介质直接冲刷而得到保护。铸钢平板阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板见的撑开机构可以补充这一压紧力。

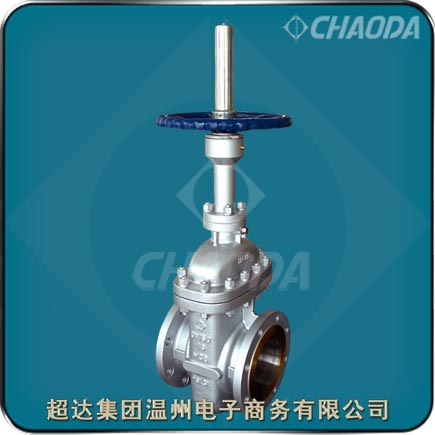

平板阀

型号:Z43H、Z44H、Z83Y、Z63Y、Z64Y等
口径:DN25~DN100
压力:PN16~PN450
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

平板阀使用选型

    1. 石油、天然气的输送管线,选用单闸板或双闸板的平板闸阀。如需清扫管线的,选用单闸板或双闸板带导流孔的明杆平板闸阀。

    2. 成品油的输送管线和贮存设备,选用无导流孔的单闸板或双闸板的平板闸阀。

    3. 石油、天然气的开采井口装置,选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀,大多为API16A标准。

    4. 带有悬浮颗粒介质的管道,选用刀型平板闸阀。

    5. 城市煤气输送管线,选用单闸板或双闸板软密封明杆平板闸阀。

    6.城市自来水工程,选用单闸板或双闸板无导流孔明杆平板闸阀。

    双闸板平板闸阀的关闭件由两块闸板组成,中间装有弹簧或楔式机构。这些弹簧和楔式机构的作用是保持与进出口处的两密封面滑动接触并产生密封比压。以保证进出口端都能密封,属于双面强制密封。

平板阀结构特点

    流阻小。带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。平板闸阀液能适用于带悬浮颗粒的介质。阀座密封面不会受到阀体热变形的损坏。阀门在冷状态下关闭,阀杆的热伸长也不会使密封面受到过载。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

平板阀产品标准

 设计制造标准:JB/T 5298、GB 12234、API 6D
 结构长度标准:ASME B 16.10、JB/T 5298、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9113、JB/T 79
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

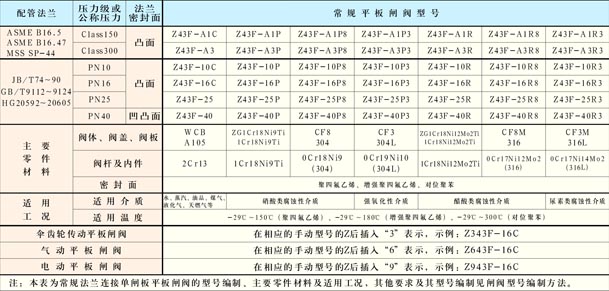

平板阀型号及零件材料

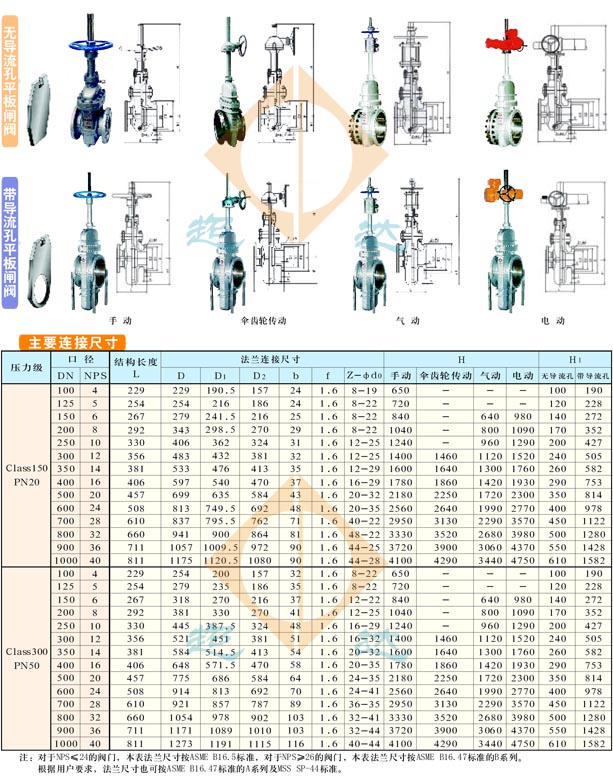

平板阀结构尺寸

专业生产平板阀。提供平板阀产品介绍、平板阀特点、平板阀零件部件材料、平板阀尺寸等相关信息



本页关键词:平板阀,闸阀

本文地址http://www.chaodagroup.cn/ParallelGate/Parallel.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:平板阀交货期、特殊要求等事宜。

3.客户对平板阀有特殊要求,须在订货合同中注明以下说明:

1.平板阀结构长度
2.平板阀连接形式
3.平板阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
