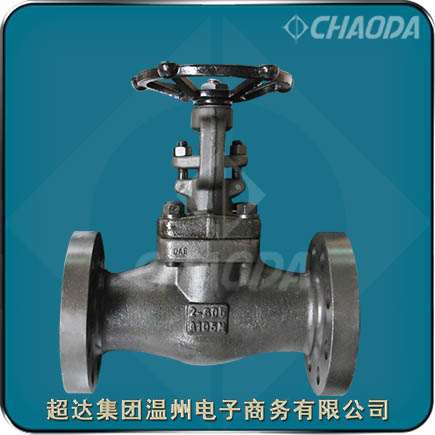

超达集团锻造闸阀

锻造闸阀

    锻造闸阀是指关闭件(闸板)沿通道轴线的垂直方向移动的阀门,在管道上主要作为切断介质作用。锻造闸阀不可作为节流用。超达集团专业研制生产锻造闸阀等阀门产品,超达生产的锻造闸阀具有弹性、钢制闸板结构;阀体阀盖采用螺柱螺母,压力自紧式密封结构;中法兰采用碳钢,不锈钢,柔性石墨,金属环垫等材料的密封垫片;采用手轮传动、电动、齿轮传动、链轮传动;阀门有上密封结构,辅助密封;阀座采用锻造阀座、不锈钢阀座,密封面堆焊合金等结构特点。

    所有锻造闸阀均有上密封结构设计,碳钢闸阀一般设有一个可更换的上密封座,不锈钢锻造闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。锻造闸阀处在全开位置时,上密封结构能够可靠密封。NPS≤10、NPS≤250 闸阀的阀体与阀座一般采用可更换的螺纹连接,根据用户要求,也可采用焊接连接; NPS≥12、NPS≥300 闸阀的阀体与阀座一般采用焊接连接。

锻造闸阀

型号:Z41Y、Z61H、Z61Y、Z40H、Z40T1~T8等
口径:NPS½~NPS2、DN15~DN50
压力:Class150~Class1500、PN10~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻造闸阀介绍

    锻造闸阀可根据使用管线的压力要求,设计成Class150~Class1500、PN16~PN100整体锻造闸阀,用于截断或接通管路中的介质。选用不同的材质,超达集团的锻造闸阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻造闸阀的驱动方式为手动、齿轮传动、气动或电动。锻造闸阀一般采用法兰连接,也可采用对焊连接。

    锻造闸阀阀座和闸板密封面采用等离子堆焊、氩弧堆焊工艺堆焊D802、Co112F硬质合金,满足在650℃以下的高温高压工况使用。内压式自紧密封设计。压力越高,密封愈可靠。锻造闸阀闸板可选用弹性楔式闸板结构(结构紧凑)、楔式双闸板结构密封面角度可自动补偿。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专业销售超达集团的产品,主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号,并荣获了81项国家专利等。

锻造闸阀特点

    超达研制生产的锻造闸阀具有流体阻力小;启、闭所需力矩较小、介质流向不受限制、密封面受冲蚀小、形体简单等特点。

    Class150、JIS10K、PN10整体式锻造闸阀一般采用碳钢或不锈钢+柔性石墨复合垫片,Class300、JIS20K、PN16~PN100闸阀一般采用不锈钢+柔性石墨缠绕垫片,Class600闸阀一般采用不锈钢+柔性石墨缠绕垫片,也可采用金属环垫,Class900、PN160闸阀一般采用金属环垫,Class1500~Class2500闸阀一般采用压力自紧密封结构。

    600LB以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

锻造闸阀产品标准

   设计制造标准:API 602、JB/T 7746
    结构长度标准:ASME B 16.10、GB/T 12221
     连接端标准↓:
     ○法兰连接—ASME B 16.5、GB/T 9113
     ○螺纹连接—ASME B 1.20.1
     ○承插连接—ASME B 16.11
     试验检验标准:API 598、GB/T 26480

锻造闸阀零件材料

锻造闸阀尺寸规格

专业生产锻造闸阀。提供锻造闸阀产品介绍、锻造闸阀特点、锻造闸阀零件部件材料、锻造闸阀尺寸等相关信息



本页关键词:锻造闸阀,闸阀

本文地址http://www.chaodagroup.cn/ForgedGate/Forged-Gate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:锻造闸阀交货期、特殊要求等事宜。

3.客户对锻造闸阀有特殊要求,须在订货合同中注明以下说明:

1.锻造闸阀结构长度
2.锻造闸阀连接形式
3.锻造闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
