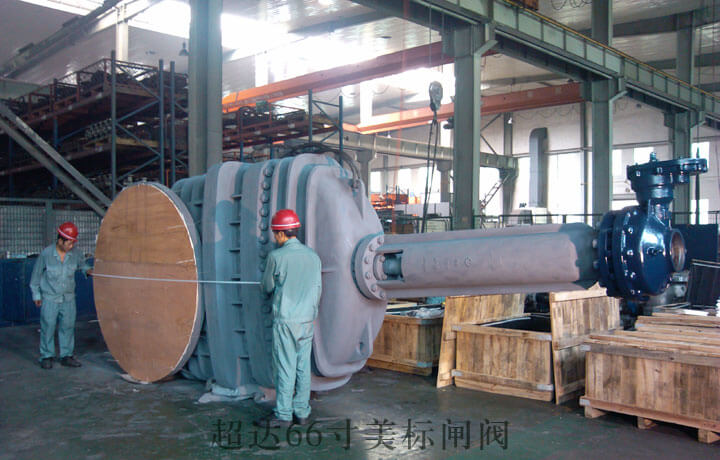

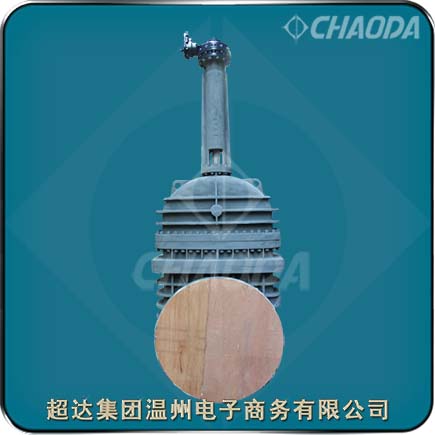

66寸超大口径闸阀

    超达集团是温州阀门厂家专业生产硬密封球阀，闸阀等阀门产品。超达生产的66寸超大口径闸阀具有弹性、钢制闸板结构；阀体阀盖采用螺柱螺母，压力自紧式密封结构；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；采用手轮传动、电动、齿轮传动、链轮传动；阀门有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y

口径：NPS66、DN1650
压力：Class150、PN20
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

66寸超大口径闸阀产品概述

    66寸超大口径闸阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的66寸超大口径闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。66寸超大口径闸阀的驱动方式为手动、齿轮传动、气动或电动。66寸超大口径闸阀一般采用法兰连接，也可采用对焊连接。

    66寸超大口径法兰连接闸阀开启时，当闸板提升高度等于超大口径闸阀通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以铸钢法兰式超大口径闸阀阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。

    66寸超大口径闸阀分类

    按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

66寸超大口径闸阀产品结构设计特点

    超达研制生产的66寸超大口径闸阀特点是：螺栓连接阀盖或者压力自紧密封式阀盖、明杆、升降式阀杆、楔式单闸板、金属密封面等。

    超达生产的66寸超大口径闸阀内通径大，介质流通速度快，阀瓣开启高度大，采用齿轮传动驱动，适合大型管道做截断、止回作用。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

66寸超大口径闸阀标准规范

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44

 试验检验标准：API 600、API 598、ISO 10434、API 6D

66寸超大口径闸阀零部件材料

66寸超大口径闸阀结构外形尺寸
