超达集团楔式闸阀

楔式闸阀

    楔式闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。在各种类型的阀门中,闸阀是应用较广泛的一种。它一般只适用于全开或全闭,不能作调节和节流使用。楔式闸阀一般用在对阀门的外形尺寸没有严格要求,而且使用条件又比较苛刻的场合。如高温高压的工作介质,要求关闭件要保证长期密封的情况下等。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团(简称“超达集团”)严格的质量管理和保证体系(通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证,并在国内头一家通过API600闸阀认证),团结的研发团队(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地),先进的加工制造设备,完善的理化试验和检测手段(光谱仪、氦质谱检漏仪、高低温综合性能试验装置等),为用户提供更多更好的优质产品和满意的服务!

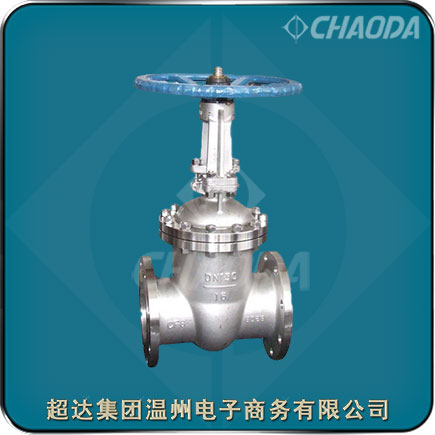

楔式闸阀

型号:ZA40H、ZA40T1~T8、ZA40W、ZA40Y等
口径:NPS½~NPS66、DN15~DN1650
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

楔式闸阀产品概述

    法兰式钢制楔式闸阀适用于Class150~Class1500、PN16~PN100的各种管路上。楔式闸阀闸板有两个密封面,最常用的是闸板两个密封面形成楔形、楔形角随阀门参数而异,密封面的倾斜角度一般有2°52′,3°30′,5°,8°,10°等,角度的大小主要取决于介质温度的高低。一般工作温度愈高,所取角度应愈大,以减小温度变化时发生楔住的可能性,密封面的倾斜角度通常为5°。楔式闸阀由阀体、阀盖、闸板、阀杆及手轮等零件组成,靠转动手轮,使阀杆上升或下降,从而带动闸板上升或下降,用于截断或接通管路中的介质

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专业销售“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号,并荣获了81项国家专利等。

楔式闸阀产品结构设计特点

    超达研制生产的楔式闸阀具有密封性能好、流体阻力小、启闭省力、阀板全开时密封面受介质冲蚀小、双流向、密封面采用不锈钢和硬质合金,使用寿命长等特点。

    楔式闸阀采用柔性石墨填料、密封可靠,操作轻便灵活。

    驱动方式为手动、气动、电动、齿轮传动。

    楔式闸阀的结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小。

    密封面采用不锈钢和硬质合金,使用寿命长。

    结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

楔式闸阀标准规范

 设计制造标准:API 600、ISO 10434、API 6D
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准:API 600、API 598、ISO 10434、API 6D

楔式闸阀零部件材料

楔式闸阀结构外形尺寸

专业生产楔式闸阀。提供楔式闸阀产品介绍、楔式闸阀特点、楔式闸阀零件部件材料、楔式闸阀尺寸等相关信息



本页关键词:楔式,闸阀

本文地址http://www.chaodagroup.cn/GateValve/Wedge-GateValve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:楔式闸阀交货期、特殊要求等事宜。

3.客户对楔式闸阀有特殊要求,须在订货合同中注明以下说明:

1.楔式闸阀结构长度
2.楔式闸阀连接形式
3.楔式闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
