超达集团Class150铸钢闸阀

Class150API铸造钢制闸阀

    超达生产的Class150铸钢闸阀是较常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。API铸钢闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。Class150铸钢闸阀阀杆采用整体锻造结构,阀杆较小直径按照标准规定,阀杆与闸板采用形结构连接,其连接处的强度大于阀杆梯形螺纹处的强度,阀杆与闸板连接处的强度试验符合API 591的规定。

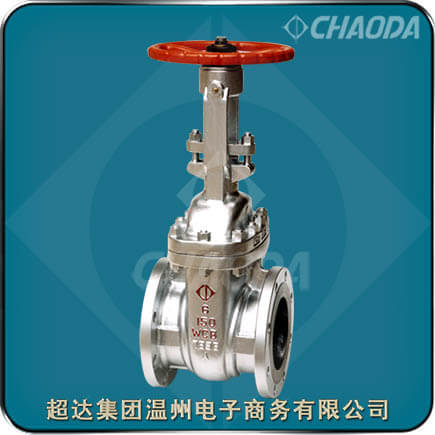

Class150铸钢闸阀

 型号:ZA40H、ZA40T1~T8、ZA40W、ZA40Y
 口径:NPS½~NPS66、DN15~DN1650
 压力:Class150、PN20
 材质:碳钢、不锈钢、合金钢、双相钢
 驱动:手动、齿轮传动、电动、气动
 应用:石油,化工,天然气,石化,煤化工等行业

 荣誉:浙江出口名牌

 超达阀门集团股份有限公司
 电话: 0086-577-57757270
 传真: 0086-577-57757273
 E-mail: 0577@ChaodaGroup.cn

美标法兰铸钢闸阀产品概述

    Class150铸钢闸阀用于截断或接通管路中的介质。超达集团的Class150美标法兰铸钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。Class150美标法兰铸钢闸阀的驱动方式为手动、齿轮传动、气动或电动。Class150铸钢闸阀一般采用法兰连接,也可采用对焊连接。根据客户对产品的需求,超达阀门生产的最大口径的闸阀为66寸超大口径闸阀。

    超达生产的Class150铸钢闸阀一般采用柔性石墨成型填料,根据用户要求,也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度Ra 3.2μm ,阀杆与填料接触部位精加工后进行辊挤压处理,使表面达到更高的光洁度(Ra 0.8μm)和致密度,能够确保阀杆处的可靠密封。

    Class150铸钢闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。铸钢闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。

150LB铸钢闸阀设计特点

    超达研制生产的Class150美标闸阀具有以下结构特点:

    Class150铸钢闸阀符合国内外先进标准的要求,密封可靠性能好。闸板与阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,使用寿命长。Class150铸钢闸阀阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。Class150铸钢闸阀采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

Class150铸钢闸阀标准

 设计制造标准:API 600、ISO 10434、API 6D
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准:API 600、API 598、ISO 10434、API 6D

150LB法兰式铸钢闸阀零件材料

Class150铸钢闸阀结构尺寸

专业生产Class150铸钢闸阀。提供Class150铸钢闸阀产品介绍、Class150铸钢闸阀特点、Class150铸钢闸阀零件部件材料、Class150铸钢闸阀尺寸等相关信息



本页关键词:Class150,铸钢闸阀,闸阀

本文地址http://www.chaodagroup.cn/APIgate/150LB-CastSteel-Gate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:Class150铸钢闸阀交货期、特殊要求等事宜。

3.客户对Class150铸钢闸阀有特殊要求,须在订货合同中注明以下说明:

1.Class150铸钢闸阀结构长度
2.Class150铸钢闸阀连接形式
3.Class150铸钢闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
