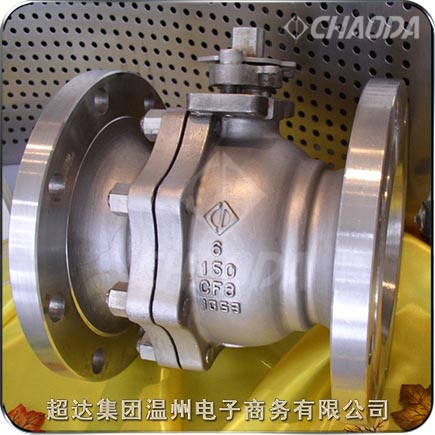

Class150碳钢浮动式缩径球阀

    Class150缩径浮动球阀用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。但是对于需要定期清管的管道来说，不管输送何种介质，都必须采用全通径球阀。浮动式缩径球阀采用弹性密封圈结构设计。当介质压力较小时，浮动式缩径球阀的密封圈与球体接触面积较小，在密封圈与球体接触处形成较大的密封比压，确保浮动球阀可靠密封。当介质压力较大时，随着密封圈的弹性变形，密封圈与球体的接触面积增大，故密封圈能承受较大的介质推力而不会损坏。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：SQA941F、SQA41F、SQA341F、SQA641F
口径：NPS1/2～NPS10、DN15～DN250
压力：Class150、PN20
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

Class150缩径浮动球阀产品概述

    Class150缩径浮动球阀是闭合元件节制流量的阀门。闭合元件的开口的流动面积小于管线内径的面积。缩径球阀的主要目的是通过减流或通过截流以控制流量，它等于调节封闭元件使阀门在某一开度上提供不同的物流量。Class150缩径浮动球阀的驱动方式为手动、蜗轮传动、气动或电动。缩径浮动球阀流道入口宽于流道通径，按API6D标准，球阀有缩颈和全通径两种，缩颈阀门在DN300及以内缩一个规格，250-600缩两个规格，600以上按合同协商；按GB标准，球阀分三种通径，标准上有表格列出通径尺寸。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

Class150缩径浮动球阀产品结构设计特点

    超达研制生产的Class150缩径浮动球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。

    阀座的可靠密封

    浮动式球阀采用弹性密封圈结构设计。当介质压力较小时，浮动球阀中的密封圈与球体接触面积较小，在密封圈与球体接触处形成较大的密封比压，确保可靠密封。当介质压力较大时，随着浮动球阀密封圈的弹性变形，密封圈与球体的接触面积增大，故密封圈能承受较大的介质推力而不会损坏。

     防火结构设计

    在浮动球阀的使用现场发生火灾时，当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后，超达球阀能够借助于特别设计的金属对金属辅助密封结构，有效地控制阀门的内漏和外漏。 对于用户有防火要求的浮动球阀，超达公司的防火设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

Class150缩径浮动球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5
 试验检验标准：API 598、ISO 5208

Class150缩径浮动球阀零部件材料

Class150缩径浮动球阀结构外形尺寸
