超达集团缩径浮动球阀

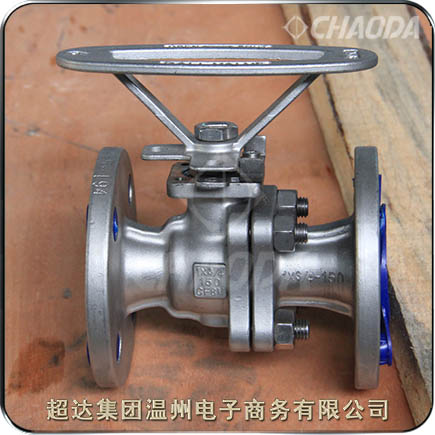

手动美标缩径浮动型球阀

    缩径浮动球阀是指阀径相对于法兰接口有一定比例的缩径的球阀。法兰连接缩径浮动球阀属于浮动球阀,铸钢缩径手动浮动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。手动缩径浮动球阀球体承受工作介质的载荷全部传给出口密封圈。缩径浮动球阀重量比全通径的球阀轻30%左右,有利于减轻管道负荷,降低成本。

缩径浮动球阀

手动缩径浮动式球阀概述

    缩径浮动球阀适用于Class600、PN110的各种管路上,用于截断或接通管路中的介质。缩径浮动球阀适用于水、蒸汽等多种介质。缩径浮动球阀的驱动方式为手动、蜗轮传动、气动或电动。缩径浮动球阀一般采用法兰连接,也可采用对焊连接。全通径球阀为等宽流道,其尺寸不能小于标准规定的值,大概与该规格公称通径相当,缩径浮动球阀流道入口宽于流道通径,流道实际通径大概比该规格小一个规格,DN50缩径浮动球阀流到通径为38左右,大致与DN40的规格相当。美标缩径浮动球阀对管道的施载压力要小的多,由于设计缩口更利于通球清扫阀门通道,且节省材料。

缩径浮动球阀主要性能参数

型号:SQA41F
口径:NPS1/2~NPS10、DN15~DN250
压力:Class150~Class600、PN20~PN110
具体的缩径浮动球阀型号、口径、压力等阀门参数,
请在电话或邮件中确认。

法兰连接铸钢缩径浮动球阀特点

    超达研制生产的缩径浮动球阀特点有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等。

    防止误操作

    设置了带锁孔的90°开关定位片,根据需要可以加锁,防止误操作。阀杆头部安装手柄的部位采用扁形设计,当阀门开启时,手柄与管道平行,当阀门关闭时,手柄与管道垂直,能够确保阀门的开关指示不会发生错误。

防止误操作结构

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

高压缩径浮动球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

美标缩径手动浮动式球阀零件材料

美标缩径手动浮动式球阀零件材料

缩径浮动球阀结构尺寸

缩径浮动球阀结构尺寸

专业生产缩径浮动球阀。提供缩径浮动球阀产品介绍、缩径浮动球阀特点、缩径浮动球阀零件部件材料、缩径浮动球阀尺寸等相关信息



本页关键词:浮动球阀,球阀,缩径球阀

本文地址http://www.chaodagroup.cn/Floating/Reduced-Bore-Floating.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:缩径浮动球阀交货期、特殊要求等事宜。

3.客户对缩径浮动球阀有特殊要求,须在订货合同中注明以下说明:

1.缩径浮动球阀结构长度
2.缩径浮动球阀连接形式
3.缩径浮动球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
