超达集团平板闸阀

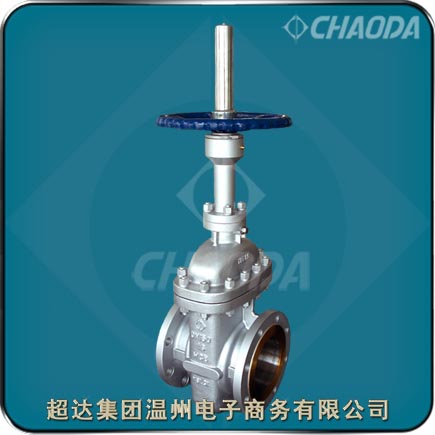

手动铸钢平板闸阀

    平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板为一长方形平行平板,其上开一与通道直径相同的通孔(带导流孔),也可不开孔(不带导流孔),全启时,通道平滑为直管段,流阻系数低,压力损失小,开启与关闭时闸板与阀座始终相互接触,即可擦拭附着在密封副间的颗粒污物,又可使密封面不被介质直接冲刷而得到保护。

平板闸阀

型号:Z43H、Z44H、Z83Y、Z63Y、Z64Y等
口径:DN25~DN100
压力:PN16~PN450
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:天然气,石油,化工,环保,城市管道,燃气管线等输送管线

平板闸阀详细介绍

    平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。平板闸阀的驱动方式为手动、齿轮传动、气动或电动。平板闸阀一般采用法兰连接,也可采用对焊连接。

    平板闸阀工作原理:对平板闸阀施加管理压力时,压力作用于闸板,迫使平板闸阀闸板贴近出口阀座上PTFE环,压缩它直到闸板停在钢制阀座上,这样,就形成了双重密封,首先是PTFE对金属密封,然后是金属对金属密封,阀座也被固定到凹槽,O形圈阻止任何介质流动。阀体压力泄放后,形成进口密封,管道压力作用于进口阀座,使其移向闸板,这时形成PTFE对金属的密封,同时O形圈与阀座凹槽形成紧密的密封。

铸钢平板闸阀产品结构设计特点

    超达研制生产的平板闸阀具有弹性有预紧力,上、下游密封座同时密封的结构阀座、阀座有自清洗功能、阀门执行机构与阀门独立等特点。平板闸阀流阻小,不缩口的其流阻与短只管的流阻相仿。带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。

   驱动灵活——有多种驱动方式可以选择,可实现远距离控制和自动化操作。
   阀杆加长——阀杆可加长,以适用于埋地及低温工况。
   全通径——全通径、低流阻设计,带导流孔平板闸阀可管线通球清扫。
   全天候——整体全封闭结构,防护性能好,设置阀杆保护罩,可适应全天候要求。
   免维护——液压密封控制原理,无填料结构,开、关极为轻便,免除经常性的动密封维护,且密封可靠。
   可排污——阀体底部设有排放孔,便于排污。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

平板闸阀产品标准

 设计制造标准:JB/T 5298、GB 12234、API 6D
 结构长度标准:ASME B 16.10、JB/T 5298、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9113、JB/T 79
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

平板闸阀零件材料

平板闸阀结构尺寸和连接尺寸

专业生产平板闸阀。提供平板闸阀产品介绍、平板闸阀特点、平板闸阀零件部件材料、平板闸阀尺寸等相关信息



本页关键词:平板闸阀,闸阀

本文地址http://www.chaodagroup.cn/ParallelGate/Parallel-Gate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:平板闸阀交货期、特殊要求等事宜。

3.客户对平板闸阀有特殊要求,须在订货合同中注明以下说明:

1.平板闸阀结构长度
2.平板闸阀连接形式
3.平板闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
