超达集团铸钢升降式止回阀

铸造钢制升降止回阀

    铸钢升降式止回阀是指依托介量自己运动而自动开、闭阀瓣,铸钢升降式止回阀拥有在停止介量倒流的阀门止回阀属于一种自动阀门,当水泵开启后,阀瓣在压力水的作用下提升,使水流通过;当水泵突然停电时,压力使水倒流,阀瓣在自身重力作用下迅速关闭。

铸钢升降式止回阀

铸钢升降式止回阀主要参数

型号:H41T1~T8、H41W、H41Y、H71H、H71W、H71T1~T8等
口径:NPS2~NPS30、DN50~DN750
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接铸钢升降止回阀作用及适用范围

    法兰连接升降止回阀的构造与截止阀类似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自在升降,当介质逆流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。

    安装升降式止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。

铸钢升降式止回阀特点

    铸钢升降止回阀阀瓣为升降式,水平管道垂直管道均可安装。铸钢升降止回阀内部结构与截止阀相似,阀体阀盖为螺栓连接,减少外泄漏的可能,密封可靠。阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成。

    对夹升降式止回阀结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;  体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;阀瓣关闭快速,水锤压力小; 水平管道或垂直管道均可使用,安装方便;对夹升降式止回阀流道通畅、流体阻力小。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

铸钢升降式止回阀产品标准

 设计制造标准:API 6D、GB/T 12235、BS 1868
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

铸钢升降式止回阀零部件材料

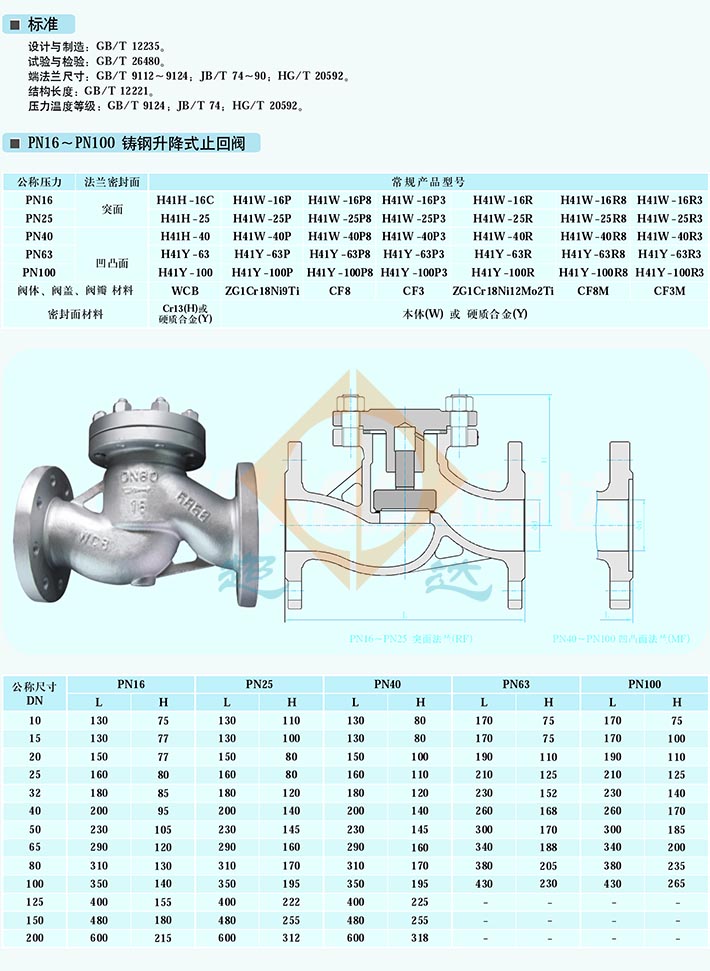

铸钢升降式止回阀结构外形尺寸

专业生产铸钢升降式止回阀。提供铸钢升降式止回阀产品介绍、铸钢升降式止回阀特点、铸钢升降式止回阀零件部件材料、铸钢升降式止回阀尺寸等相关信息



本页关键词:升降式止回阀,止回阀,升降式

本文地址http://www.chaodagroup.cn/LiftCheck/Cast-Steel-Lift-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:铸钢升降式止回阀交货期、特殊要求等事宜。

3.客户对铸钢升降式止回阀有特殊要求,须在订货合同中注明以下说明:

1.铸钢升降式止回阀结构长度
2.铸钢升降式止回阀连接形式
3.铸钢升降式止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
