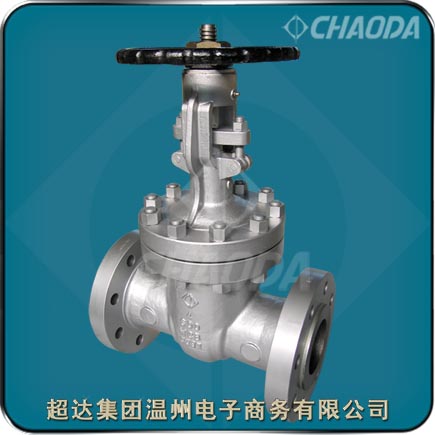

锻钢闸阀 铸钢闸阀

    超达集团专业研制生产闸阀等阀门产品，超达生产的闸阀具有产品密封性能好、流体阻力小、启闭省力、阀板全开时密封面受介质冲蚀小、双流向、密封面采用不锈钢和硬质合金，使用寿命长等特点。

闸阀分类

按照材质分类有:不锈钢闸阀、锻钢闸阀、铸钢闸阀、碳钢闸阀、铸铁闸阀。

按照不同国家的标准分为:国标闸阀、美标闸阀、德标闸阀、日标闸阀。

按照阀门的连接方式分为:法兰闸阀、焊接闸阀、螺纹闸阀(又分为内螺纹、外螺纹)。

按照阀门的压力等级分为:高压闸阀、低(中)压闸阀。

按照阀门的驱动方式分为:电动闸阀、气动闸阀、手动闸阀。

此外还可以根据用途、阀门隔离方式等等进行分类，可分为如下：

电动闸阀、气动闸阀、手动闸阀、高温闸阀、低温闸阀、保温闸阀、高压闸阀、低压闸阀、平板闸阀、刀型闸阀、楔式闸阀、软密封闸阀、不锈钢闸阀、锻钢闸阀、铸钢闸阀、碳钢闸阀、铸铁闸阀、波纹管闸阀、衬氟闸阀、API闸阀、电站闸阀、法兰闸阀、焊接闸阀、螺纹闸阀、座封闸阀、丝口闸阀、水封闸阀、明杆闸阀、暗杆闸阀、螺旋闸门、伞齿轮闸阀、对焊闸阀、燃气闸阀、配水闸阀、磅级闸阀、密封闸阀、国标闸阀、美标闸阀、德标闸阀、日标闸阀。

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口径：NPS½～NPS66、DN15～DN1650
压力：Class150～Class2500、PN10～PN420
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

闸阀概述

    闸阀适用于Class150～Class2500、PN16～PN420的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。高压闸阀的驱动方式为手动、齿轮传动、气动或电动。高压闸阀一般采用法兰连接，也可采用对焊连接。

闸阀结构特点

    超达研制生产的闸阀具有密封性能好、流体阻力小、启闭省力、阀板全开时密封面受介质冲蚀小、双流向、密封面采用不锈钢和硬质合金，使用寿命长等特点。

    螺栓连接阀盖或压力自紧密封式阀盖(高压闸阀)；明杆；升降阀杆；非升降手轮；楔式单闸板(弹性或刚性)；金属密封面。

    闸板结构

    NPS≥2铸钢闸阀采用楔式弹性闸板；NPS＜2铸钢闸阀采用楔式刚性闸板。

    阀体与阀盖连接

    Class150～Class900、PN10～PN160闸阀的阀体与阀盖一般采用双头螺柱＋螺母连接。Class1500～Class2500闸阀的阀体与阀盖一般采用压力自紧密封结构。

    中法兰密封垫片

    Class150、JIS10K、PN10气动闸阀一般采用碳钢或不锈钢＋柔性石墨复合垫片，Class300、JIS20K、PN16～PN100气动闸阀一般采用不锈钢＋柔性石墨缠绕垫片，Class600气动闸阀一般采用不锈钢＋柔性石墨缠绕垫片，也可采用金属环垫，Class900、PN160气动闸阀一般采用金属环垫，Class1500～Class2500气动闸阀一般采用压力自紧密封结构。

    驱动形式

    一般采用手轮传动或齿轮传动，根据用户要求，也可采用链轮传动以及电动。

    填料密封

    一般采用柔性石墨成型填料，根据用户要求，也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度Ra 3.2μm ，阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

    蝶形弹簧加载的填料压紧机构

    根据用户要求，可以采用碟形弹簧加载的填料压紧机构，使填料的密封更加持久可靠。

    上密封结构

    所有钢制闸阀均有上密封结构设计，碳钢闸阀一般设有一个可更换的上密封座，不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。钢制闸阀处在全开位置时，上密封结构能够可靠密封。但是，根据API 600标准，不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    阀座

    碳钢闸阀一般采用锻造阀座，阀座密封面喷焊用户规定的合金，NPS≤10、NPS≤250 闸阀的阀体与阀座一般采用可更换的螺纹连接，根据用户要求，也可采用焊接连接； NPS≥12、NPS≥300 闸阀的阀体与阀座一般采用焊接连接。不锈钢闸阀一般采用本体阀座，或在本体上直接堆焊合金，根据用户要求，也可采用螺纹或焊接阀座。

    阀杆的设计

    阀杆采用整体锻造结构，阀杆较小直径按照标准规定，阀杆与闸板采用形结构连接，其连接处的强度大于阀杆梯形螺纹处的强度，阀杆与闸板连接处的强度试验符合API591的规定。

    阀杆螺母

    磅级和K级闸阀的阀杆螺母一般采用ASTM A439 D2材料制作，根据用户要求，也可采用铜合金材料制作；公称压力级（国标）闸阀的阀杆螺母一般采用铜合金材料制作，根据用户要求，也可采用ASTM A439 D2材料制作。对于较大口径的闸阀，在阀杆螺母两侧配有推力滚动轴承，能够有效地减小闸阀的启闭力矩。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

闸阀标准

 设计制造标准：API 600、ISO 10434、API 6D、GB/T 12234
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44、GB/T 9112～9124、JB/T 74～90、HG/T 20592
 试验检验标准：API 600、API 598、ISO 10434、API 6D、GB/T 26480

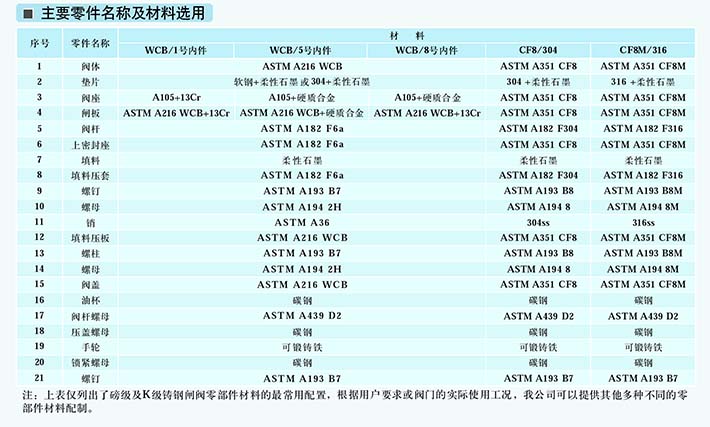

闸阀零件材料

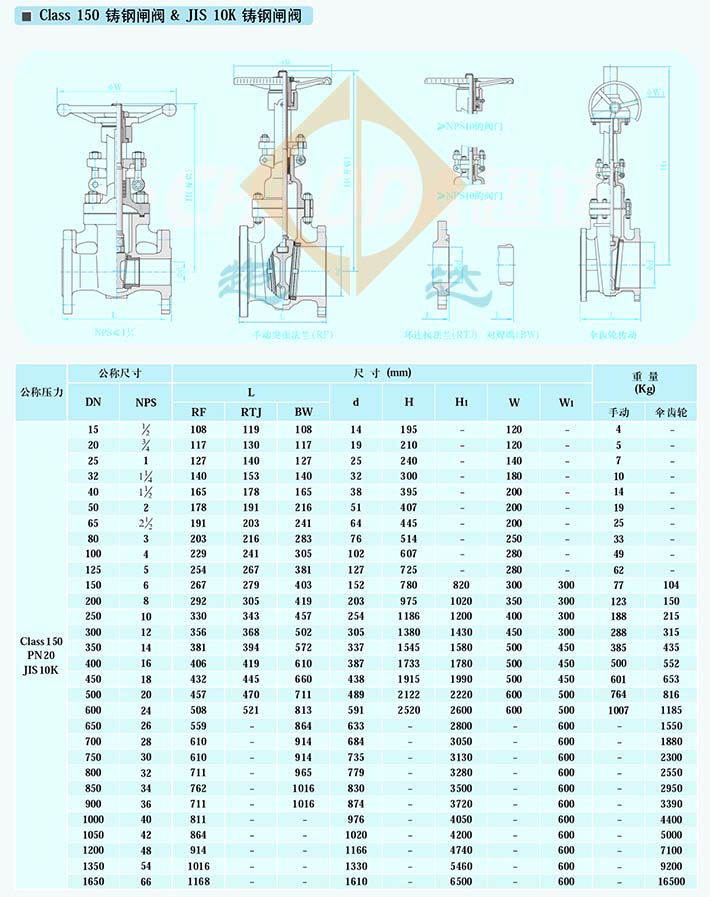

闸阀结构尺寸及连接尺寸
