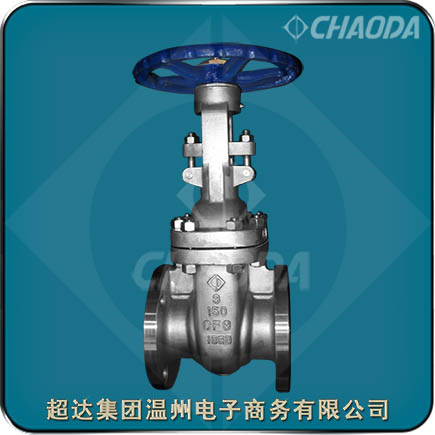

美标铸造不锈钢闸阀

    不锈钢闸阀的阀杆采用整体锻造结构，阀杆较小直径按照标准规定，阀杆与闸板采用形结构连接，其连接处的强度大于阀杆梯形螺纹处的强度，阀杆与闸板连接处的强度试验符合API591的规定。不锈钢闸阀的启闭件是闸板，且闸板的运动方向是和流体的方向相互垂直的，因此，不锈钢闸阀只能作全开和全关而不能进行作调节和节流，大部分的不锈钢闸阀都是采用强制性密封。

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口径：NPS½～NPS24、DN15～DN600
压力：Class150～Class300
材质：不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

不锈钢闸阀介绍

不锈钢闸阀分类：

按照不同国家的标准分为:国标不锈钢闸阀、美标不锈钢闸阀、德标不锈钢闸阀、日标不锈钢闸阀。

按照阀门的连接方式分为:不锈钢法兰闸阀、不锈钢焊接闸阀、不锈钢螺纹闸阀(又分为内螺纹、外螺纹)。

按照阀门的压力等级分为:高压不锈钢闸阀、不锈钢低(中)压闸阀。

按照阀门的驱动方式分为:不锈钢电动闸阀、不锈钢气动闸阀、不锈钢手动闸阀。

    磅级和K级闸阀的阀杆螺母一般采用ASTM A439 D2材料制作，根据用户要求，也可采用铜合金材料制作；公称压力级闸阀的阀杆螺母一般采用铜合金材料制作，根据用户要求，也可采用ASTM A439 D2材料制作。对于大口径的闸阀，在阀杆螺母两侧配有推力滚动轴承，能够有效地减小闸阀的启闭力矩。

不锈钢闸阀结构特点

    超达研制生产的不锈钢闸阀具有密封性能好、流体阻力小、启闭省力、阀板全开时密封面受介质冲蚀小、双流向、密封面采用不锈钢和硬质合金，使用寿命长等特点。

    不锈钢法兰闸阀有上密封结构设计，闸阀处在全开位置时，上密封结构能够可靠密封。不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。阀杆螺母一般采用ASTM A439 D2材料制作，也可采用铜合金材料制作。不锈钢闸阀一般采用柔性石墨成型填料，根据用户要求，也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度Ra 3.2μm ，阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

不锈钢闸阀标准

 设计制造标准：API 603
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5
 试验检验标准：API 598

不锈钢法兰闸阀零部件材料

不锈钢闸阀结构外形尺寸
