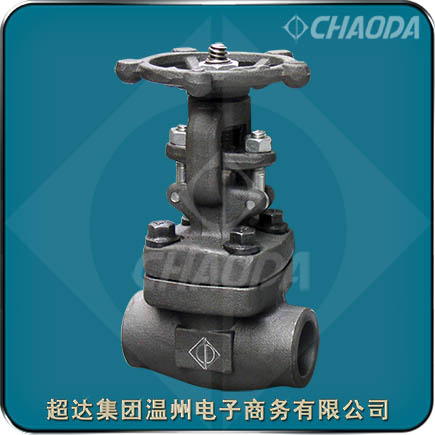

超达集团承插焊连接锻钢闸阀

国标小口径锻钢承插焊式闸阀

    超达集团专业研制生产承插焊连接锻钢闸阀等阀门产品,超达生产的承插焊连接锻钢闸阀大多为缩径设计,与同口径的铸钢闸阀相比流量要稍小,但承受的压力与温度范围要比铸钢阀门要高,密封性能也要比铸钢闸阀要好许多。小口径管道一般壁厚较薄,易错边和烧蚀,对焊难度较大,比较适用于承插焊。另外承插焊的承口有补强的作用,所以高压下也多有使用。闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。

承插焊连接锻钢闸阀

型号:ZA60H、ZA60T1~T8、Z60H、Z60T1~T8等
口径:NPS½~NPS2、DN15~DN50
压力:Class150~Class1500
材质:材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

承插焊手动锻钢闸阀适用范围

    承插焊连接锻钢闸阀用于截断或接通管路中的介质。承插焊连接锻钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。美标锻钢承插焊闸阀的驱动方式为手动、齿轮传动、气动或电动。闸阀是一种最常见的启闭阀,利用闸板来接通或截断管路中的介质。锻钢承插焊闸阀不允许作为截流用,使用中应避免将闸板微量开启,因高速流动的介质的冲蚀会加速密封面的损坏。

    承插焊闸阀均有上密封结构设计,一般设有一个可更换的上密封座,或在阀盖本体上直接加工上密封座或堆焊后加工上密封座。内螺纹与承插焊闸阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

承插焊连接锻钢闸阀结构介绍

美标承插焊连接锻钢闸阀手轮采用可锻铸铁铸造,适当增加摩擦力,方便开启。并示有明显的“开”、“关”标志。

承插焊连接锻钢闸阀阀杆螺母采用高镍球铁,“T”形螺纹与阀杆配合传递力矩。

阀盖上设有油杯,可定期补充固体润滑油,保持轻松启闭。

填料压盖和压套分体设计,保证阀杆的同心度。合理的填料函设计,确保承插焊连接锻钢闸阀没有外漏,符合环保要求。

承插焊锻钢闸阀阀盖设有上密封圈,符合美国石油协会API标准。

阀门的中法兰连接螺栓采用双头螺栓,方便维修、拆卸。

阀杆头部整体锻造,与阀瓣通过“T”型槽连接,保证强度。

锻钢承插焊连接闸阀结构特点

    超达研制生产的承插焊连接锻钢闸阀具有先进的螺栓连接阀盖或者压力自紧密封式阀盖结构设计、优异的密封性能、新颖的升降式阀杆,非升降式手轮设计、楔式单闸板、金属密封面等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

承插焊连接锻钢闸阀标准

   设计制造标准:API 602、JB/T 7746
    结构长度标准:ASME B 16.10、GB/T 12221
     连接端标准↓:
     ○承插连接—ASME B 16.11
     试验检验标准:API 598、GB/T 26480

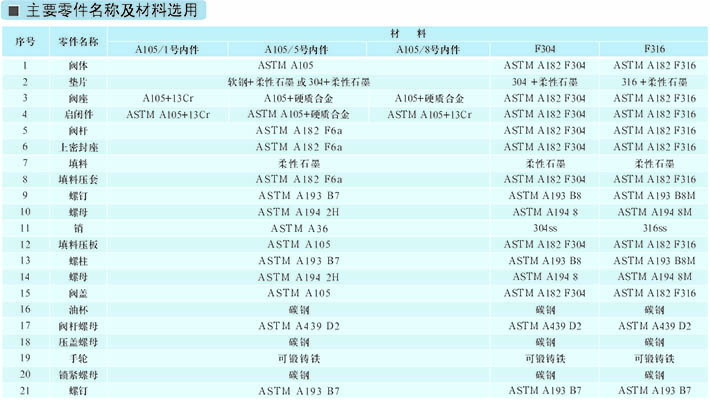

承插焊连接锻钢闸阀零件材料

承插焊连接锻钢闸阀结构尺寸

专业生产承插焊连接锻钢闸阀。提供承插焊连接锻钢闸阀产品介绍、承插焊连接锻钢闸阀特点、承插焊连接锻钢闸阀零件部件材料、承插焊连接锻钢闸阀尺寸等相关信息



本页关键词:承插焊闸阀,锻钢闸阀,闸阀

本文地址http://www.chaodagroup.cn/ForgedGate/SocketWelding-ForgedGate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:承插焊连接锻钢闸阀交货期、特殊要求等事宜。

3.客户对承插焊连接锻钢闸阀有特殊要求,须在订货合同中注明以下说明:

1.承插焊连接锻钢闸阀结构长度
2.承插焊连接锻钢闸阀连接形式
3.承插焊连接锻钢闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
