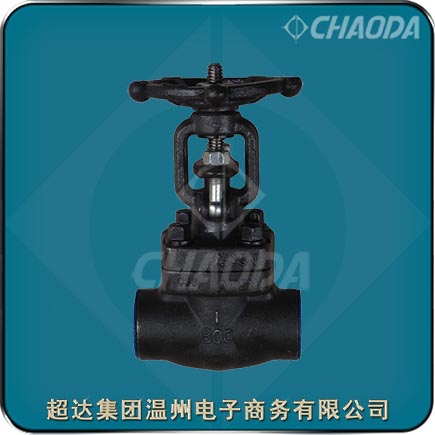

Class150承插焊连接锻钢闸阀

    超达生产的Class150承插焊连接锻钢闸阀阀体、阀盖、闸板、闸杆使用不锈钢材料，阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金，填料一般采用硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。承插焊连接锻钢闸阀有上密封结构设计，碳钢闸阀一般设有一个可更换的上密封座，锻造不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。闸阀处在全开位置时，上密封结构能够可靠密封。但是，根据API 600标准，不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：ZA61H、ZA61T1～T8、ZA61W、ZA61Y
口径：NPS½～NPS2、DN15～DN50
压力：Class150
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

Class150承插焊连接锻钢闸阀产品概述

    Class150承插焊连接锻钢闸阀适用于DN15～DN50、Class150的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的Class150承插焊连接锻钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。Class150承插焊连接锻钢闸阀的驱动方式为手动、齿轮传动、气动或电动。Class150承插焊连接锻钢闸阀采用承插焊连接。

    Class150承插焊连接锻钢闸阀具有正、反两种作用功能，故阀的开、关方式有气开、气关两种作用方式。闸阀采用金属接触式独特结构、动作可靠，具有极高的切断性能，比常规的切断阀优越。由于具有优良的切断性能，故在工业领域得到广泛应用。Class150锻钢闸阀一般采用碳钢或不锈钢＋柔性石墨复合垫片。

    注意事项：

    手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞；双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）；带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）；带传动机构的闸阀，按产品使用说明书的规定安装；如果锻钢闸阀经常开关使用 , 每月至少润滑一次。

Class150承插焊连接锻钢闸阀产品结构设计特点

    超达研制生产的Class150承插焊连接锻钢闸阀具有先进的螺栓连接阀盖或者压力自紧密封式阀盖结构设计、优异的密封性能、新颖的升降式阀杆，非升降式手轮设计、楔式单闸板、金属密封面等特点。重量较传统闸阀重量减轻约20%~30%，安装维修方便。传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象。

1、流体阻力小，密封面受介质的冲刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制, 不扰流、不降低压力。

4、形体简单，结构长度短，制造工艺性好，适用范围广。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

Class150承插焊连接锻钢闸阀应用标准

   设计制造标准：API 602
    结构长度标准：ASME B 16.10
     连接端标准↓：
     ○承插连接—ASME B 16.11
     试验检验标准：API 598

Class150承插焊连接锻钢闸阀零件部件材料

Class150承插焊连接锻钢闸阀结构外形尺寸
