超达集团Class150固定球阀

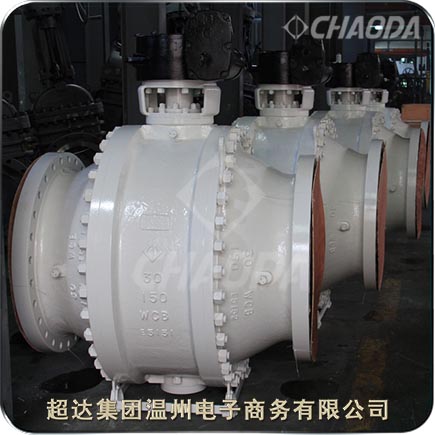

Class150固定球阀

    Class150固定球阀的球体是用下阀杆固定的,受压后不会产生移动,因此,在设计时两密封圈必须有足够的预紧力保证阀座和球体的密封,属双面强制密封。通常在与球连在一体的上、下阀杆上装有推力或滑动轴承。法兰连接固定球阀有二片式和三片式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

Class150固定球阀

型号:QA347F、QA347F、QA647F、QA47Y等
口径:NPS4~NPS48、DN100~DN1200
压力:Class150、PN20
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、
        高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

Class150固定球阀产品概述

    Class150固定球阀适用于Class150、PN20的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的Class150固定球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。Class150固定球阀的驱动方式为手动、蜗轮传动、气动或电动。Class150固定球阀一般采用法兰连接,也可采用对焊连接。三片式固定球阀可用于超高压环境下使用,三片式固定球阀的结构设计上会有三片阀体,由左右两边带颈法兰来夹住固定,正常的公称通径在DN50以上。

    Class150高温固定球阀结构设计:操作省力:球体由上下轴套支撑,减少摩擦;密封性能可靠:密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损时,在弹簧作用下阀门继续保持良好密封;自动泄压功能:当阀门中腔介质,压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位;防火结构:密封面烧毁时,在弹簧力作用下,推动阀座与球体形成金属密封;辅助密封设置系统(可选):密封面受损后,通过辅助密封系统像密封面注相应的密封剂即可修复密封面。

Class150固定球阀产品结构设计特点

    超达研制生产的Class150固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

    Class150固定球阀操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。适用范围广,Class150固定球阀通径从小到几毫米,大到几米,从高真空至高压力都可应用。由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

    双阻断及泄放功能

    超达Class150固定球阀一般采用球前阀座密封结构。Class150固定球阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。当Class150固定球阀关闭时,即使固定球阀进出口两端同时受压,阀门中腔和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。

    1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效保证密封的可靠性。
    2、采用特殊结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。
    3、本身具有防火防静电功能。
    4、根据用户的需要,可设计成适应粉尘(包括含固体颗粒),浆料等介质的结构,使球阀耐磨及耐高温性能更好。
    5、该结构球阀应按规定流向使用。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

Class150固定球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5
 试验检验标准:API 598、ISO 5208

Class150固定球阀零部件材料

Class150固定球阀结构外形尺寸

专业生产Class150固定球阀。提供Class150固定球阀产品介绍、Class150固定球阀特点、Class150固定球阀零件部件材料、Class150固定球阀尺寸等相关信息



本页关键词:Class150,固定球阀

本文地址http://www.chaodagroup.cn/Trunnion/150LB-Trunnion-BallValve.html



订货明细   ↑返回顶部

1.采购清单请发送至邮箱:sales@chaodavalves.com,或电话咨询:0577-57755553。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:Class150固定球阀交货期、特殊要求等事宜。

3.客户对Class150固定球阀有特殊要求,须在订货合同中注明以下说明:

1.Class150固定球阀结构长度
2.Class150固定球阀连接形式
3.Class150固定球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
