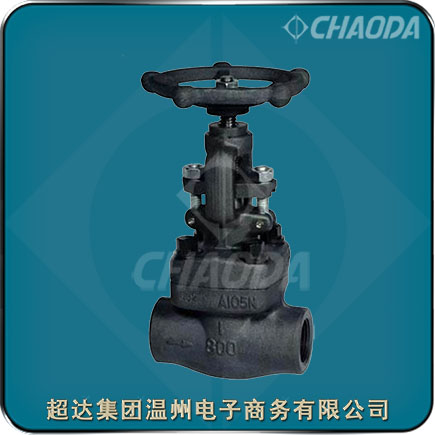

超达集团螺纹锻钢闸阀

Z11锻钢闸阀

    螺纹锻钢闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。一般用A105锻钢的闸阀比较多的,采用美标标准,分对焊和承插焊两种,有的还配有加长杆,A105锻钢闸阀在管路中主要作切断用。锻钢闸阀是使用很广的一种阀门,一般口径DN≥500mm的切断装置都选用它。

    螺纹锻钢闸阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,螺纹锻钢闸阀采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,螺纹锻钢闸阀第二种阀盖设计是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团(简称“超达集团”)严格的质量管理和保证体系(通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证,并在国内头一家通过API600闸阀认证),团结的研发团队(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地),先进的加工制造设备,完善的理化试验和检测手段(光谱仪、氦质谱检漏仪、高低温综合性能试验装置等),为用户提供更多更好的优质产品和满意的服务!

螺纹锻钢闸阀

型号:ZA11H、ZA11T1~T8、ZA11W、ZA11Y
口径:NPS½~NPS2、DN15~DN50
压力:Class150~Class1500
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻钢螺纹连接闸阀产品概述

    螺纹锻钢闸阀适用于Class150~Class1500、PN16~PN100的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的螺纹锻钢闸阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。螺纹锻钢闸阀的驱动方式为手动、齿轮传动、气动或电动。螺纹锻钢闸阀填料选用柔性石墨和编结石墨的组合,既具有良好的密封性能又有一定的强度。填料压盖和填料压套是分体设计,球面结合,能自动保持同心度,使得螺纹锻钢闸阀阀杆在上下运动时没有刮伤。填料压套设有阶梯以防陷入填料函内。阀杆的螺纹尾部始终在填料之上,防止运动时带出填料。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专业销售超达集团的产品,主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号,并荣获了81项国家专利等。

螺纹式锻钢闸阀产品结构设计特点

    超达研制生产的螺纹锻钢闸阀具有先进的螺栓连接阀盖或者压力自紧密封式阀盖结构设计、优异的密封性能、新颖的升降式阀杆,非升降式手轮设计、楔式单闸板、金属密封面等特点。

    内螺纹连接锻钢闸阀有上密封结构设计,碳钢螺纹锻钢闸阀一般设有一个可更换的上密封座,螺纹锻钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。螺纹锻钢闸阀处在全开位置时,上密封结构能够可靠密封。

    螺纹锻钢闸阀阀杆采用整体锻造结构,阀杆较小直径按照标准规定,阀杆与闸板采用形结构连接,其连接处的强度大于阀杆梯形螺纹处的强度,阀杆与闸板连接处的强度试验符合API 591的规定。

螺纹锻钢闸阀标准

   设计制造标准:API 602、JB/T 7746
    结构长度标准:ASME B 16.10、GB/T 12221
     连接端标准↓:
     ○螺纹连接—ASME B 1.20.1
     试验检验标准:API 598、GB/T 26480

螺纹锻钢闸阀零件材料

螺纹锻钢闸阀结构外形尺寸

专业生产螺纹锻钢闸阀。提供螺纹锻钢闸阀产品介绍、螺纹锻钢闸阀特点、螺纹锻钢闸阀零件部件材料、螺纹锻钢闸阀尺寸等相关信息



本页关键词:螺纹,锻钢闸阀

本文地址http://www.chaodagroup.cn/ForgedGate/FemaleThreaded-Forged-Gate-Valve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:螺纹锻钢闸阀交货期、特殊要求等事宜。

3.客户对螺纹锻钢闸阀有特殊要求,须在订货合同中注明以下说明:

1.螺纹锻钢闸阀结构长度
2.螺纹锻钢闸阀连接形式
3.螺纹锻钢闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
