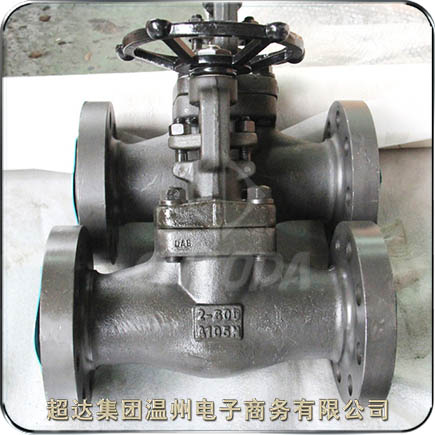

超达集团法兰连接锻钢闸阀

美标锻钢法兰式闸阀

    法兰连接锻钢闸阀是把平行闸板作为关闭件的滑动阀,关闭件(闸板)沿通道轴线的垂直方向移动的阀门。锻钢法兰闸阀关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。手动锻钢法兰式闸阀有三种阀盖结构设计形式:螺栓式阀盖,焊接式阀盖,压力自紧式阀盖。根据密封元件的结构,常常把法兰连接锻钢闸阀分成几种不同的类型,而常见的形式是平板法兰连接锻钢闸阀和楔式法兰连接锻钢闸阀,根据阀杆的结构还可分为升降杆(眀杆)法兰连接锻钢闸阀和旋转杆(暗杆)法兰连接锻钢闸阀。

法兰连接锻钢闸阀

型号:Z40H、Z40T1~T8、Z40W、ZA40W、ZA40Y等
口径:NPS½~NPS2、DN15~DN50
压力:Class150~Class900
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接高压锻钢闸阀介绍

    法兰连接锻钢闸阀用于截断或接通管路中的介质,手动锻钢法兰闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。法兰式锻钢闸阀的驱动方式为手动、齿轮传动、气动或电动。

    阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。阀杆采用整体锻造结构。采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成。美标锻钢法兰闸阀有上密封结构设计,一般设有一个可更换的上密封座,或在阀盖本体上直接加工上密封座或堆焊后加工上密封座。法兰连接锻钢闸阀处在全开位置时,上密封结构能够可靠密封。

锻钢闸阀结构

全径或缩径

明杆支架式

自定心压板压套式

螺栓连接、全焊密封连接以及内压自紧式连接阀盖

整体式上密封座

法兰连接锻钢闸阀结构设计特点

    超达研制生产的法兰连接锻钢闸阀具有先进的螺栓连接阀盖或者压力自紧密封式阀盖结构设计、优异的密封性能、新颖的升降式阀杆,非升降式手轮设计、楔式单闸板、金属密封面等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

锻钢法兰闸阀标准

   设计制造标准:API 602、JB/T 7746
    结构长度标准:ASME B 16.10、GB/T 12221
     连接端标准↓:
     ○法兰连接—ASME B 16.5、GB/T 9113
     试验检验标准:API 598、GB/T 26480

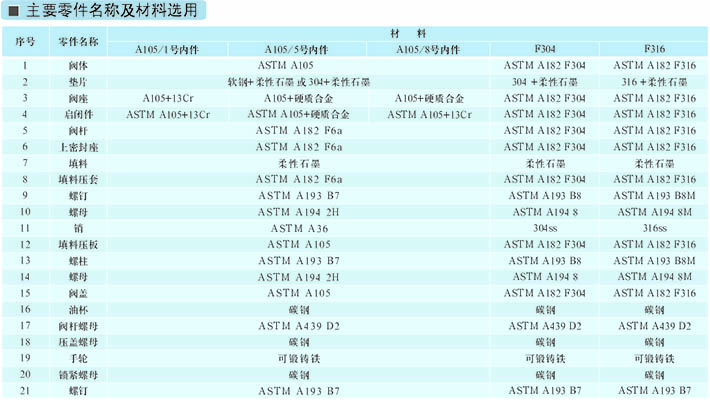

美标法兰式锻钢闸阀零件材料

法兰连接锻钢闸阀结构尺寸

专业生产法兰连接锻钢闸阀。提供法兰连接锻钢闸阀产品介绍、法兰连接锻钢闸阀特点、法兰连接锻钢闸阀零件部件材料、法兰连接锻钢闸阀尺寸等相关信息



本页关键词:锻钢闸阀,法兰连接闸阀,闸阀

本文地址http://www.chaodagroup.cn/ForgedGate/Flanged-ForgedGate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:法兰连接锻钢闸阀交货期、特殊要求等事宜。

3.客户对法兰连接锻钢闸阀有特殊要求,须在订货合同中注明以下说明:

1.法兰连接锻钢闸阀结构长度
2.法兰连接锻钢闸阀连接形式
3.法兰连接锻钢闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
