超达集团螺纹连接锻钢闸阀

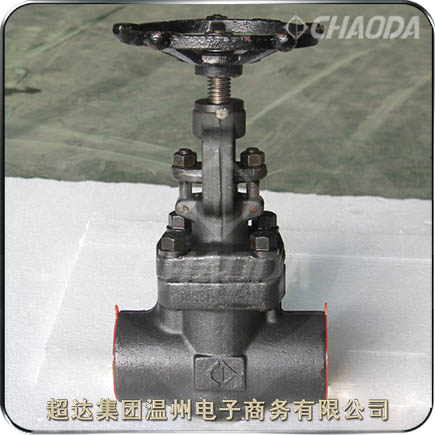

Z11锻钢内螺纹式闸阀

    超达集团专业研制生产螺纹连接锻钢闸阀等阀门产品,超达生产的螺纹连接锻钢闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,丝扣闸阀阀瓣沿流体的中心线作直线运动。螺纹连接锻钢闸阀阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。锻钢螺纹连接闸阀只适用于全开和全关,不允许作调节和节流。

螺纹连接锻钢闸阀

型号:ZA11H、ZA11T1~T8、ZA11W、ZA11Y等
口径:NPS½~NPS2、DN15~DN50
压力:Class150~Class1500
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻钢螺纹式闸阀结构设计

    螺纹连接锻钢闸阀用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等不同的阀门材质,超达集团的螺纹连接锻钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻钢内螺纹连接闸阀可以选择手动、齿轮传动、气动或电动作为驱动方式。美标锻钢内螺纹连接闸阀密封性能随内压升高而升高,可靠性高。倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

    开启螺纹连接锻钢闸阀时,当闸板提升高度等于螺纹连接锻钢闸阀通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。

手动螺纹式锻钢闸阀特点

    超达研制生产的螺纹连接锻钢闸阀具有先进的螺栓连接阀盖或者压力自紧密封式阀盖结构设计、优异的密封性能、新颖的升降式阀杆,非升降式手轮设计、楔式单闸板、金属密封面等特点。

    螺纹连接锻钢闸阀闸体内部介质通道是直通的,介质流经螺纹连接锻钢闸阀时不改变其流动方向,启闭时闸板运动方向与介质流动方向相垂直。螺纹连接锻钢闸阀的启闭较为省力。介质流动方向一般不受限制。 超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

螺纹连接锻钢闸阀标准

   设计制造标准:API 602、JB/T 7746
    结构长度标准:ASME B 16.10、GB/T 12221
     连接端标准↓:
     ○螺纹连接—ASME B 1.20.1
     试验检验标准:API 598、GB/T 26480

美标锻钢螺纹连接闸阀零部件材料

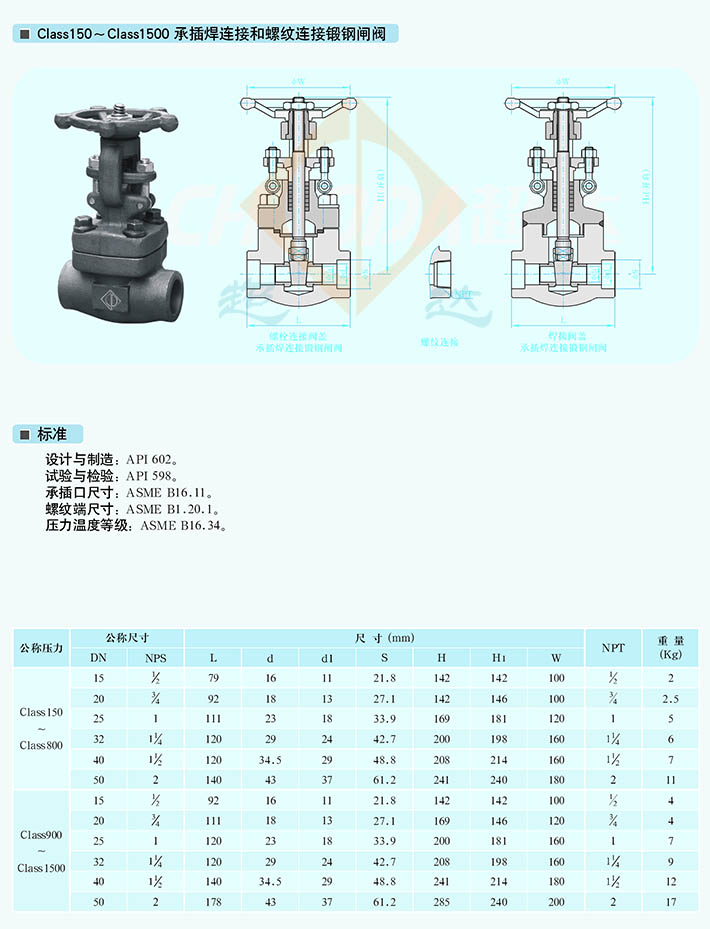

螺纹连接锻钢闸阀结构外形尺寸

专业生产螺纹连接锻钢闸阀。提供螺纹连接锻钢闸阀产品介绍、螺纹连接锻钢闸阀特点、螺纹连接锻钢闸阀零件部件材料、螺纹连接锻钢闸阀尺寸等相关信息



本页关键词:螺纹连接闸阀,锻钢闸阀

本文地址http://www.chaodagroup.cn/ForgedGate/Female-Threaded-Forged-Gate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:螺纹连接锻钢闸阀交货期、特殊要求等事宜。

3.客户对螺纹连接锻钢闸阀有特殊要求,须在订货合同中注明以下说明:

1.螺纹连接锻钢闸阀结构长度
2.螺纹连接锻钢闸阀连接形式
3.螺纹连接锻钢闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
