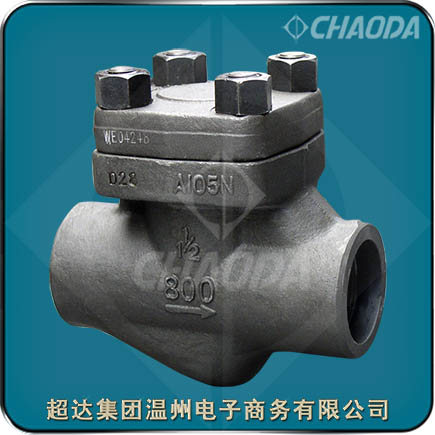

超达集团锻钢旋启止回阀

美标锻钢旋启式止回阀

    旋启式止回阀由阀体,阀盖,阀板,密封圈,压板,摇杆六个零件组成。影响旋启式止回阀阀板开度的因素除了流体流速外,还与阀板自身的材料,密度以及结构有很大关系。阀板在工作过程中只有流体对其产生的力以及阀板自身的重力对计算结果影响较大,所以对阀板结构进行优化时首先考虑减轻阀板的自重。

锻钢旋启止回阀

对焊锻钢旋启式止回阀主要参数

型号:H44
口径:NPS2~NPS30、DN50~DN750
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻造钢制旋启止回阀产品介绍

    锻钢旋启止回阀作用是阻止管路中的介质倒流。小口径锻钢旋启止回阀无驱动装置。锻钢旋启式止回阀阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。锻钢旋启式止回阀选型:锻钢单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用锻钢单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水锤压力的缓闭止回阀。锻钢双瓣旋启式止回阀多应用于大中口径管路。锻钢对夹双瓣旋启式止回阀结构小、重量轻;多瓣旋启式止回阀适用于大口径管路。

    锻钢旋启止回阀旋臂的一端与阀轴活动连接,另一端与阀板也是活动连接。缺点是:在阀启闭过程中,阀板随同旋臂绕阀轴,以及绕旋臂轴承孔中的销钉进行小范围地来往摆动,阀板太自由引起振动。阀板与旋臂相连接处的轴承孔轴向宽度小,径向厚度薄,材质也易磨损,长时间运作导致间隙增大或轴承孔磨穿,阀板出现歪斜,阀关闭密封失效。销钉螺母上的防松件容易腐蚀和损坏造成销钉、阀板从旋臂上掉落,止回阀完全失去功能。

    改进措施:(1)将旋臂与阀板两件活动构件合并成一件,连接方式固定死。(2)用钢板代替铸件制作阀板,在阀板圆周边留出部分钢板作旋臂,在旋臂端焊接车加工件作轴承座,在轴承座内作配铸青铜轴套设计。由三个活动点缩减到两个活动点(3)在阀板密封位置安装橡胶板,达到关闭时阀板与阀座密封。

锻造钢制旋启止回阀结构特点

    超达研制生产的锻钢旋启止回阀具有以下特点:

1、产品结构紧凑合理、密封可靠、性能优良。

2、锻钢旋启止回阀体积小、重量轻。

3、适用范围广。

4、阀瓣关闭快速、动作灵敏。

5、关闭冲击力小、不易产生水锤现象。

6、流道通畅、锻钢旋启止回阀流体阻力小。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

锻钢旋启式止回阀标准

 设计制造标准:API、GB、JB
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

锻钢承插焊旋启止回阀零件材料

锻钢旋启止回阀结构尺寸

专业生产锻钢旋启止回阀。提供锻钢旋启止回阀产品介绍、锻钢旋启止回阀特点、锻钢旋启止回阀零件部件材料、锻钢旋启止回阀尺寸等相关信息



本页关键词:锻钢止回阀,旋启式止回阀,止回阀

本文地址http://www.chaodagroup.cn/ForgedCheck/Forged-Steel-Swing-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:锻钢旋启止回阀交货期、特殊要求等事宜。

3.客户对锻钢旋启止回阀有特殊要求,须在订货合同中注明以下说明:

1.锻钢旋启止回阀结构长度
2.锻钢旋启止回阀连接形式
3.锻钢旋启止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
