超达集团无外漏高性能对夹式止回阀

高性能对夹无外泄漏止回阀

    超达集团专业研制生产无外漏高性能对夹式止回阀等阀门产品,超达生产的无外漏高性能对夹式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。无外漏对夹式止回阀类似于垫片一样被对夹在两片阀门之间。高性能对夹式止回阀没有螺栓孔。国标无外漏高性能对夹式止回阀价格便宜,适用于低压,安装、拆卸方便。

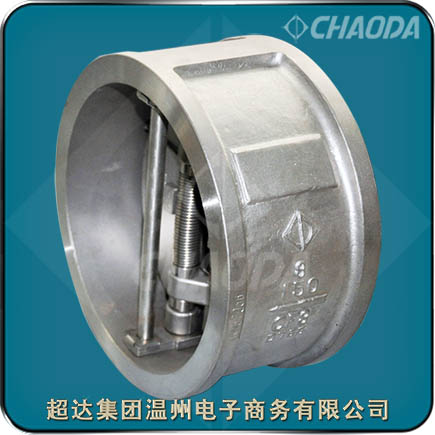

无外漏高性能对夹式止回阀

无外漏高性能对夹式止回阀主要参数

型号:H76H、H71H、H76W、H71W、H76Y、H71T1~T8等
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

无外漏高性能对夹式止回阀介绍

    无外漏高性能对夹式止回阀适用于Class150~Class1500、PN16~PN160的各种管路上,阻止管路中的介质倒流。选用不同的材质,超达集团的无外漏高性能对夹式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。铸钢无外漏高性能对夹式止回阀采用对夹连接。

    对夹单瓣旋启式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。对夹单瓣旋启式止回阀是一种圆盘型超薄止回阀,阀瓣处附有O型密封圈,密封性能好,且有弹簧辅助关闭,动作灵敏,特别对安装空间限制的场所最为适用。

    对夹双瓣旋启式止回阀的双阀瓣结构采用弹簧负荷阀瓣,悬挂在中心垂直的销轴上。阀门开启时,流体作用的合力在阀瓣密封表面中心处,弹簧支架力的作用点位于阀瓣面中心的位置,使得阀瓣根部首先开启。在关闭时,弹簧力作用点的作用使得阀瓣顶端首先关闭。这防止了阀瓣根部出现咬模现象,使得阀门密封面能够有较长的使用寿命。

    对夹升降式止回阀阀瓣沿着中心定位作升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快。

高性能无外漏对夹式止回阀特点

    超达研制生产的无外漏高性能对夹式止回阀流道通畅、流体阻力小;水平或垂直管道均可使用,安装方便;体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20;结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8 ;阀瓣关闭快速,水锤压力小;动作灵敏、密封性能好;阀瓣行程短、关阀冲击力小。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

无外漏对夹止回阀应用规范

 设计制造标准:API 594、JB/T 8937
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

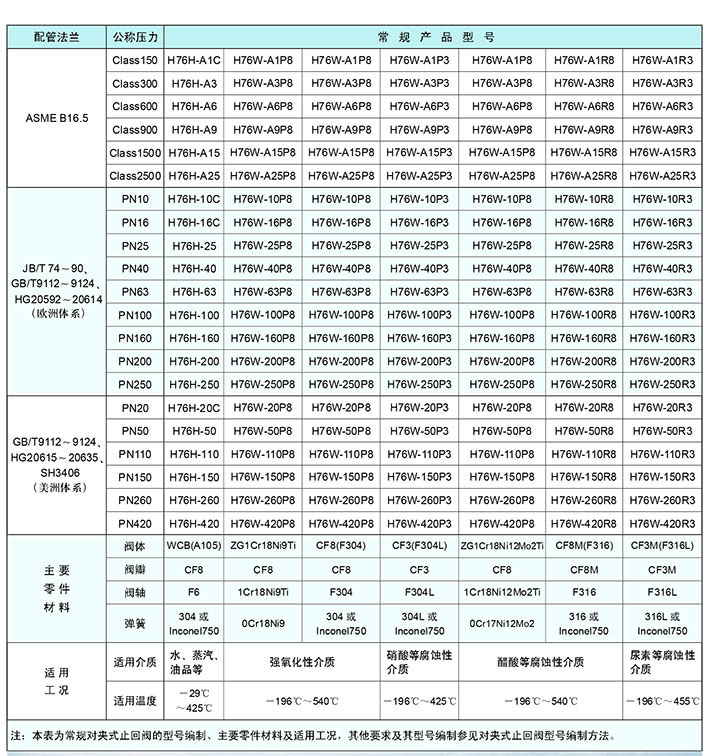

高性能无外漏对夹止回阀零件及型号

无外漏高性能对夹式止回阀结构尺寸

专业生产无外漏高性能对夹式止回阀。提供无外漏高性能对夹式止回阀产品介绍、无外漏高性能对夹式止回阀特点、无外漏高性能对夹式止回阀零件部件材料、无外漏高性能对夹式止回阀尺寸等相关信息



本页关键词:无外漏止回阀,高性能止回阀,对夹式止回阀

本文地址http://www.chaodagroup.cn/WaferCheck/High-Performance-Wafer-Type-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:无外漏高性能对夹式止回阀交货期、特殊要求等事宜。

3.客户对无外漏高性能对夹式止回阀有特殊要求,须在订货合同中注明以下说明:

1.无外漏高性能对夹式止回阀结构长度
2.无外漏高性能对夹式止回阀连接形式
3.无外漏高性能对夹式止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
