超达集团公称压力级铸钢旋启式止回阀

公称级法兰连接铸钢旋启止回阀

     公称压力级铸钢旋启式止回阀作用是只允许介质向一个方向流动,而且阻止反方向流动。止回阀是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。公称级旋启止回阀一般水平安装。止回阀属于自动阀类,旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体。

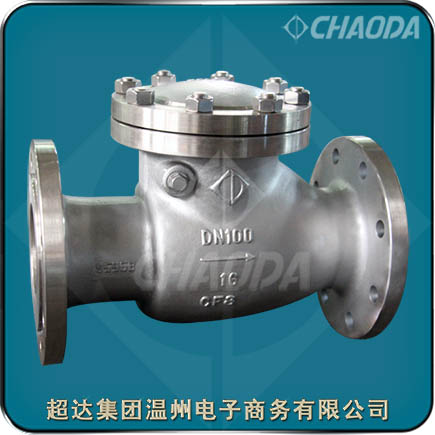

公称压力级铸钢旋启式止回阀

型号:H44H、H44Y、H44T1~T8等
口径:DN25~DN500
压力:PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

铸钢公称级旋启式止回阀产品概述

    公称压力级铸钢旋启式止回阀采用内装摇臂旋启式结构,整台阀门除了中法兰部位用密封垫片和密封环外,整体没有外漏点。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得旋启止回阀阀瓣的转动有一定的自由度,有适当的微量位置补偿。旋启式止回阀分单瓣式、双瓣式和多瓣式三种这三种阀瓣形式。

公称级铸造旋启式止回阀结构特点

    公称压力级铸钢旋启式止回阀采用内装摇臂旋启式结构,所有启闭件都装于阀体内部,不穿透阀体;摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿;阀门密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,适用于有少量固体颗粒的介质。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

公称级旋启式止回阀标准

 设计制造标准:GB/T 12236
 结构长度标准:GB/T 12221
 连接法兰标准:GB/T 9112~9124、JB/T 74~90、HG/T 20592
 试验检验标准:GB/T 26480、ISO 5208

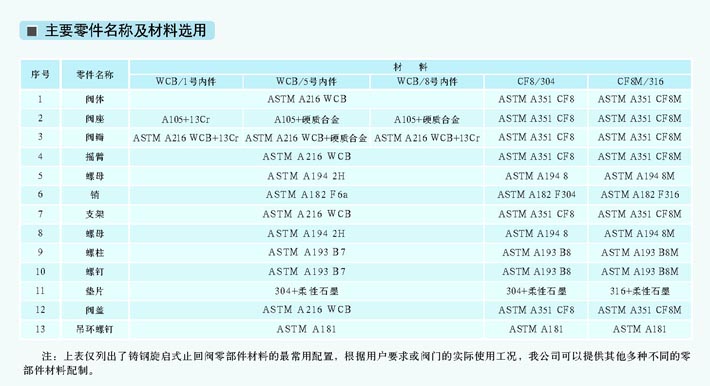

公称压力级铸钢旋启式止回阀零件材料

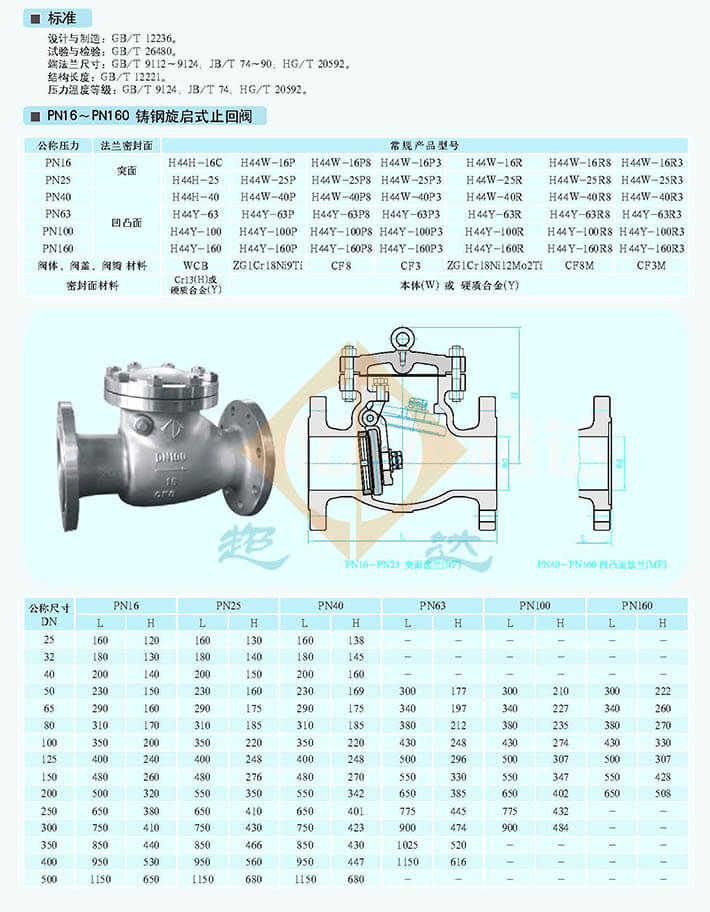

公称压力级铸钢旋启式止回阀尺寸及型号

专业生产公称压力级铸钢旋启式止回阀。提供公称压力级铸钢旋启式止回阀产品介绍、公称压力级铸钢旋启式止回阀特点、公称压力级铸钢旋启式止回阀零件部件材料、公称压力级铸钢旋启式止回阀尺寸等相关信息



本页关键词:旋启式止回阀,止回阀

本文地址http://www.chaodagroup.cn/SwingCheck/NominalPressure-CastSteel-Swing-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:公称压力级铸钢旋启式止回阀交货期、特殊要求等事宜。

3.客户对公称压力级铸钢旋启式止回阀有特殊要求,须在订货合同中注明以下说明:

1.公称压力级铸钢旋启式止回阀结构长度
2.公称压力级铸钢旋启式止回阀连接形式
3.公称压力级铸钢旋启式止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
