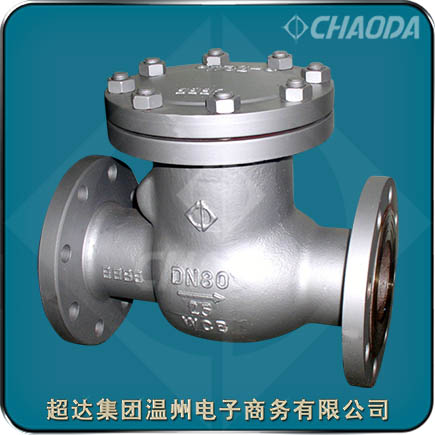

超达集团国标铸钢旋启式止回阀

国标公称级铸钢旋启式止回阀

    法兰式旋启止回阀采用内装摇臂旋启式结构,国标铸钢旋启式止回阀工作原理是销轴与阀瓣连接采用内装式结构,阀瓣绕销轴上下旋启,当介质正向流动时,阀瓣受介质压力,处在开启位置,当介质停止正向流动时,阀瓣在自重和介质逆流反向压力作用下,快速落在阀座上,关闭,介质不能倒流,密封性能优良。

国标铸钢旋启式止回阀

型号:H44H、H44Y、H44T1~T8等
口径:DN25~DN500
压力:PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

国标铸钢旋启式止回阀用途

    旋启式止回阀的阀瓣呈圆盘状绕阀座通道的转轴作旋转运动,适用于低流速和流动不常变化的大口径场合但不宜用于脉动流其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多瓣式三种这三种形式主要按阀门口径来分。止回阀在逆流量增大时,关阀越迟缓,水锤升压越高。因此,在不产生水柱分离的情况下,可采用逆流量为零时即快速关阀的办法来减小水锤升压,对小型水泵装置,可采用快闭止回阀来减小水锤升压。

    H76双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹式连接,结构紧凑。由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,可水平安装或垂直安装,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

    大口径的止回阀设计有吊环,方便起吊;中法兰垫片的型式可根据压力等级的不同进行选择;CLASS600/PN16的止回阀可采用压力自紧密封结构;阀瓣限位装置,防止阀瓣打开位置过高而无法关闭;实心销轴安装精确,强度高;摇杆具有足够的强度;阀瓣具有足够的强度和刚度,阀瓣密封面堆焊硬密封材料或根据用户要求选择其他密封材料。

铸钢国标旋启式止回阀特点

    超达研制生产的国标铸钢旋启式止回阀具有产品无外泄露、密封性能好、线性震动小、压降小等特点。

    国标铸钢法兰式旋启止回阀阀瓣、阀座的密封面堆焊司太立(stellite)钴基硬质合金。阀瓣围绕阀座外的销轴旋转,销轴与阀瓣连接采用内装式的销轴结构,使用更可靠,阀体无外泄漏点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

国标铸钢旋启式止回阀标准

 设计制造标准:GB/T 12236
 结构长度标准:GB/T 12221
 连接法兰标准:GB/T 9112~9124、JB/T 74~90、HG/T 20592
 试验检验标准:GB/T 26480、ISO 5208

国标铸钢旋启式止回阀零件材料

国标公称级铸造钢制旋启式止回阀结构尺寸

专业生产国标铸钢旋启式止回阀。提供国标铸钢旋启式止回阀产品介绍、国标铸钢旋启式止回阀特点、国标铸钢旋启式止回阀零件部件材料、国标铸钢旋启式止回阀尺寸等相关信息



本页关键词:旋启式止回阀,止回阀

本文地址http://www.chaodagroup.cn/SwingCheck/GB-Cast-Steel-Swing-Check.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:国标铸钢旋启式止回阀交货期、特殊要求等事宜。

3.客户对国标铸钢旋启式止回阀有特殊要求,须在订货合同中注明以下说明:

1.国标铸钢旋启式止回阀结构长度
2.国标铸钢旋启式止回阀连接形式
3.国标铸钢旋启式止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
