超达集团法兰连接浮动球阀

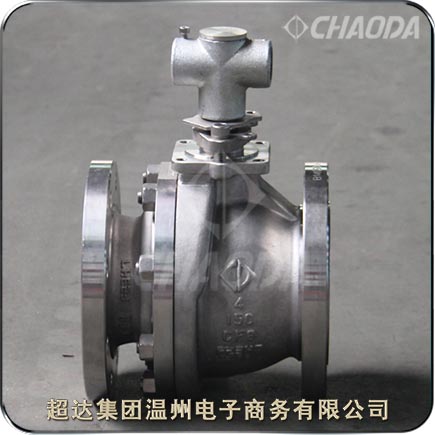

美标手动法兰式浮动球阀

    超达集团专业研制生产法兰连接浮动球阀等阀门产品,超达生产的法兰连接浮动球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。球阀分为全通径球阀、缩口径球阀和三、四通球阀,全通径球阀球体内侧大小与外侧孔径大小一致,整体呈平形状态,流体与管道平行,而缩径则是外孔大于内孔,三、四通的介质流向不一致。

    超达集团专业研制生产浮动球阀型号有:QA41F、QA41Y、QA341F、QA641F、QA941F等。球阀主要用于截断或接通介质,也可用于流体的调节与控制,V型球阀能够进行比较准确的流量调节与控制,而三通球阀则用于分配介质和改变介质的流向。

法兰连接浮动球阀

型号:QA41F、QA41F、QA341F、QA641F、QA941F等
口径:NPS½~NPS10、DN15~DN250
压力:Class150~Class1500、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

铸钢法兰连接浮动球阀产品概述

    法兰连接浮动球阀适用于Class150~Class1500、PN16~PN100的各种管路上,用于截断或接通管路中的介质。浮动球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。手动浮动球阀较适宜做开关、切断阀使用。

    与其它阀类相比,球阀具有如下的一些优点:1、流体阻力小,球阀是所有阀类中流体阻力较小的一种,即使是缩径球阀,其流体阻力也相当小。2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。

法兰式浮动球球阀产品结构设计特点

    超达研制生产的Q41F法兰连接浮动球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。

1、法兰连接浮动球阀采用特殊的模压工艺,使法兰浮动球阀的密封面密封性能良好,加之V型PTFE填料组合使阀门达到零泄漏。

2、球体与阀杆铸为一体,杜绝了由于法兰连接浮动球阀内部压力变化引起阀杆冲出承压件内的可能性,从根本上保证法兰连接浮动球阀使用中的安全性。

3、密封圈材料具有耐高温、耐高压、耐腐蚀之性能。

4、法兰链接球阀的阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。

5、安装简便,能以任意方向安装于管道中的任意部位。

     防火结构设计

    在法兰连接浮动球阀的使用现场发生火灾时,当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后,超达法兰连接浮动球阀能够借助于特别设计的金属对金属辅助密封结构,有效地控制法兰连接浮动球阀的内漏和外漏。 对于用户有防火要求的法兰连接浮动球阀,超达公司的防火设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

浮动式法兰连接球阀标准规范

 设计制造标准:API 608、ASME B16.34、GB/T 12237、GB/T 21385
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

浮动球阀零部件材料

法兰连接浮动球阀结构外形尺寸

更多浮动球阀相关文章:

浮动球阀和固定球阀有什么不同?

专业生产法兰连接浮动球阀。提供法兰连接浮动球阀产品介绍、法兰连接浮动球阀特点、法兰连接浮动球阀零件部件材料、法兰连接浮动球阀尺寸等相关信息



本页关键词:法兰球阀,浮动球阀,球阀特点

本文地址http://www.chaodagroup.cn/Floating/Flange-Floating-BallValve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:法兰连接浮动球阀交货期、特殊要求等事宜。

3.客户对法兰连接浮动球阀有特殊要求,须在订货合同中注明以下说明:

1.法兰连接浮动球阀结构长度
2.法兰连接浮动球阀连接形式
3.法兰连接浮动球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
